OmniGraffle 3 Reference Manual for iOS

La paleta de herramientas

Tanto si estás creando un diagrama como el prototipo interactivo de una aplicación, la forma de crear cosas en OmniGraffle es utilizando su exclusivo conjunto de herramientas. En iOS, las herramientas de OmniGraffle están convenientemente situadas en una paleta de herramientas móvil y plegable que flota por encima del área del lienzo.

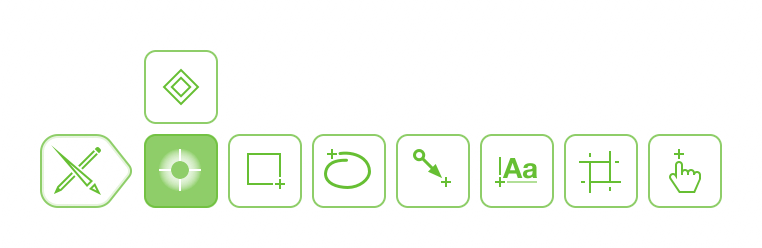

La paleta de herramientas

Herramientas de la paleta

La herramienta que eliges en la paleta flotante determina qué inspectores están disponibles en el panel de inspectores. Por ejemplo, al elegir la herramienta Figura, están disponibles los inspectores Relleno, Trazo, Figura, Sombra, Conexiones, Tipo de letra y Posición del texto.

Controlador de la paleta de herramientas el controlador de la paleta de herramientas es ligeramente rectangular y tiene un extremo puntiagudo que señala hacia las herramientas

Pulsa para abrir y cerrar, o arrastra a otra esquina del área del lienzo para resituar la paleta de herramientas flotante.

Herramienta Selección botón de la herramienta Selección

Utiliza esta herramienta para seleccionar objetos en el lienzo.

Herramienta Editor de puntos botón de la herramienta de edición de puntos

Utiliza la herramienta “Editor de puntos” para mover los puntos que forman la trayectoria de un objeto. Si dispones de OmniGraffle Pro, puedes usar la herramienta “Editor de puntos” para convertir puntos en curvas de Bézier.

Añadir punto un signo más sobre una línea con un rombo en el centro para indicar un punto en la trayectoria de un objeto

Utiliza la herramienta “Añadir punto” para agregar un punto a la trayectoria de un objeto. Con la herramienta seleccionada, pulsa en cualquier parte de la trayectoria de un objeto para añadir un punto.

Eliminar punto un signo menos sobre una línea con un rombo en el centro para indicar un punto en la trayectoria de un objeto

Utiliza la herramienta “Eliminar punto” para suprimir un punto de la trayectoria de un objeto. Con la herramienta seleccionada, pulsa para eliminar el punto no deseado.

Herramientas Figura un cuadrado con un signo más en la esquina inferior derecha

Utiliza la herramienta Figura para dibujar objetos en el lienzo. Se puede usar conjuntamente con los inspectores de Objeto para elegir el tipo de figura y estilizar los objetos.

Herramienta Dibujo a mano alzada una línea circular con un signo más en el origen de la línea

Utiliza la herramienta “Dibujo a mano alzada” para dibujar en el lienzo sin emplear figuras predefinidas.

Reconocimiento de figuras un cuadrado sobre un contorno sombreado de otro cuadrado

Activa el reconocimiento de figuras mientras utilizas la herramienta de dibujo a mano alzada para que las figuras que dibujes se conviertan en objetos.

Herramienta Línea una línea con una flecha en un extremo

Utiliza la herramienta Línea para conectar objetos de un diagrama o para dibujar líneas en el lienzo.

Herramienta Texto Una A mayúscula y otra minúscula, una al lado de la otra, con dos líneas perpendiculares bordeando la A mayúscula

Utiliza la herramienta Texto para añadir etiquetas de texto a objetos y líneas, o para añadir un bloque de texto como objeto independiente en el lienzo.

Herramienta Mesa de trabajo La herramienta “Mesa de trabajo” solo está disponible en OmniGraffle Pro Un símbolo de almohadilla o numeral

Utiliza esta herramienta para crear un mesa de trabajo para definir las partes del lienzo que se exportan.

Herramienta Acción una mano derecha con el índice extendido

Utiliza la herramienta Acción para llevar a cabo una acción asignada a un objeto del lienzo.

Elegir una herramienta

La mayoría de las herramientas tienen tres estados distintos: Una herramienta está sin seleccionar cuando tiene un fondo blanco, seleccionada cuando tiene un fondo verde claro y seleccionada de forma persistente con un fondo verde más oscuro.

Una retícula con seis iconos; los tres de la primera fila representan respectivamente una herramienta sin seleccionar, seleccionada y persistente. Los tres de la fila de abajo ejemplifican estos tres estados de un botón con la herramienta Figura.

Las excepciones son las herramientas Selección, Edición de punto, Añadir punto y Eliminar punto, que pueden estar sin seleccionar o seleccionadas de forma persistente.

Pulsa una herramienta una vez para seleccionarla; pulsa dos veces para hacerlo de forma persistente. La diferencia entre una herramienta seleccionada y persistente es que:

  • Una herramienta seleccionada solo puede usarse una vez. Después de usar la herramienta en cuestión, pasa a activarse la herramienta Selección la herramienta Selección.

  • Una herramienta persistente, en cambio, permanece activa; puedes usar la herramienta repetidamente hasta que elijas otra en la paleta.
