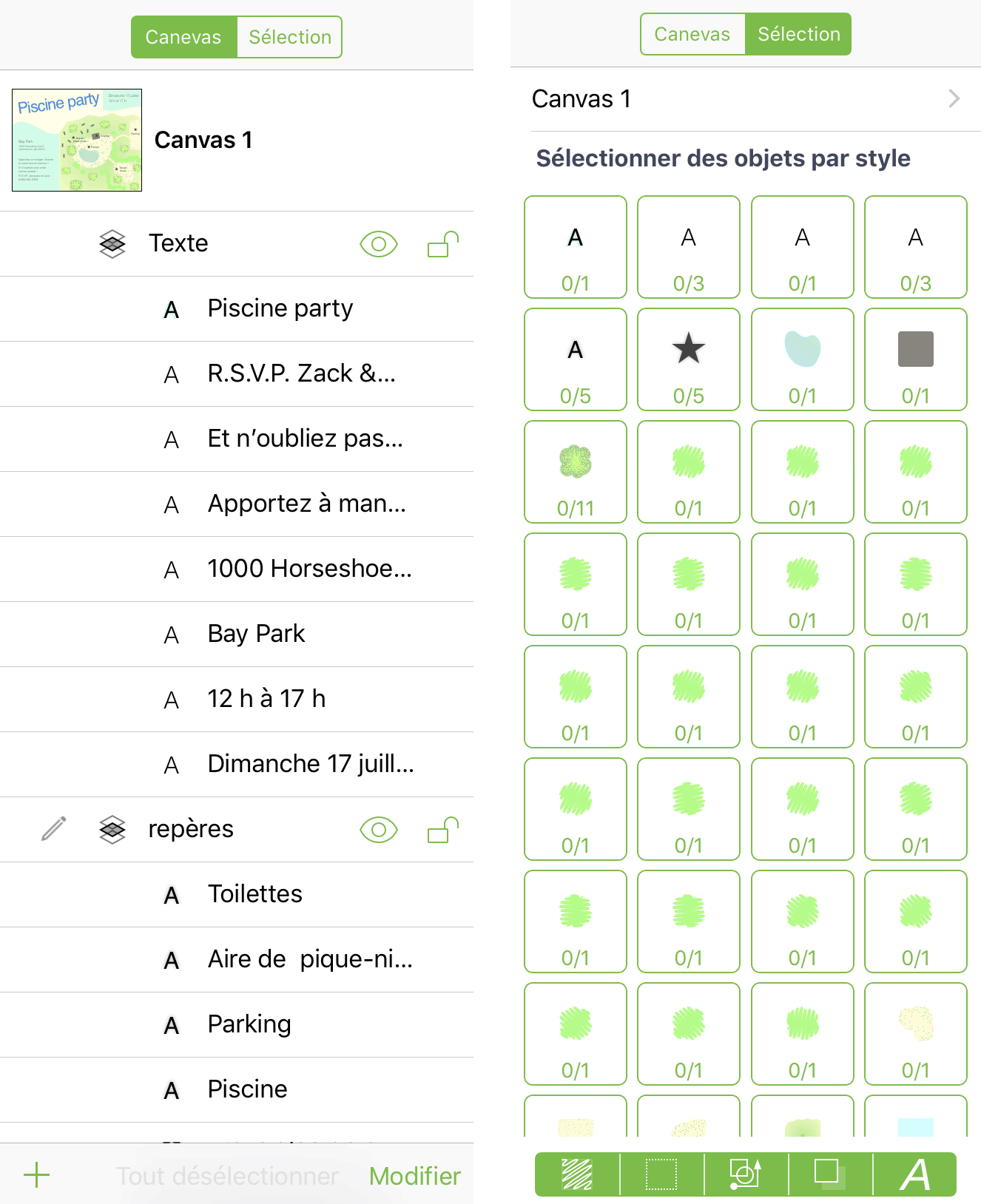

Barre latérale Canevas

Utilisez la barre latérale Canevas pour gérer et organiser les composants de votre document. Les documents OmniGraffle peuvent contenir plusieurs canevas comprenant plusieurs calques et, avec OmniGraffle Pro, vous avez la possibilité de partager des calques (et les objets qui s'y trouvent) avec d'autres canevas.

Chaque document OmniGraffle possède au moins un canevas et un calque ; il est impossible d’avoir un canevas sans calque. Pour ajouter un nouveau canevas ou un nouveau calque à votre document, touchez en bas de la barre latérale, puis choisissez Nouveau canevas ou Nouveau calque.

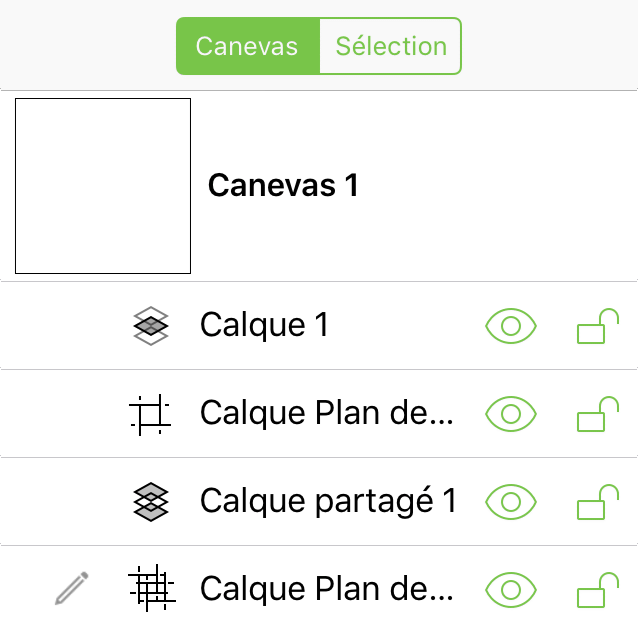

Types de calques

Le type de calque le plus élémentaire utilisé dans OmniGraffle est le calque standard, signalé par le symbole affiché à gauche du nom du calque dans la barre latérale.

OmniGraffle Pro comprend les types de calques supplémentaires ci-dessous :

Calque Plan de travail

Ce type de calque est utilisé comme « conteneur » pour gérer des objets et définir des zones de canevas pour l'exportation. Les objets situés sur un calque Plan de travail ont un effet sur les objets situés sur les calques placés au-dessus d'eux.

Calque partagé

Ce type de calque est utilisé pour partager des objets entre plusieurs canevas au sein d'un document.

Calque Plan de travail partagé

Calque Plan de travail partagé avec d'autres canevas dans le document. Les objets situés sur un calque Plan de travail partagé ont un effet sur les objets situés au-dessus de tous les calques.

États de calque

Les différents états de calque sont signalés par les icônes suivantes dans la barre latérale :

Icône	Description
	Ceci est le calque actif.
	Un objet est sélectionné sur ce calque.
	Signale un objet sélectionné sur le calque actuel.
	Signale qu'il est impossible d'écrire sur le calque sélectionné, car il est verrouillé. Pour déverrouiller le calque, touchez .
	Le calque est visible ; touchez l'élément pour masquer le calque.
	Le calque est masqué ; touchez l'élément pour afficher le calque.
	Le calque est déverrouillé et il est possible d'écrire dessus ; touchez l'élément pour verrouiller le calque.
	Le calque est verrouillé et il est impossible d'écrire dessus ; touchez l'élément pour déverrouiller le calque.

Pour afficher le menu contextuel d'un calque, touchez n'importe endroit de la ligne du calque dans la barre latérale de navigation et maintenez le doigt dessus.

Élément de menu	Description
Couper	Supprime le calque sélectionné du canevas et le place dans le presse-papiers en vue de le coller.
Copier	Copie le calque sélectionné et le place dans le presse-papiers en vue de le coller.
Coller	Cette commande, disponible si un calque a été copié dans le presse-papiers, colle le calque sur le canevas sélectionné.
Dupliquer	Crée un double du calque sélectionné en incluant tous les objets qui se trouvent sur ce calque.
Supprimer	Supprime le calque sélectionné du canevas.
Convertir en calque Plan de travail	Convertit le calque sélectionné en calque Plan de travail ; tous les objets de ce calque deviennent des plans de travail.
Partager avec tous les canevas	Convertit le calque sélectionné en calque partagé ; tous les objets de ce calque sont visibles sur les autres canevas du document.

Mode d’édition

Touchez Modifier en bas de la barre latérale pour activer le mode d'édition qui vous permet de déplacer, supprimer, copier ou couper les objets, calques et canevas de votre document.

Touchez pour sélectionner des éléments () dans la barre latérale, puis utilisez les options en bas de la barre latérale pour effectuer des actions sur les éléments sélectionnés.

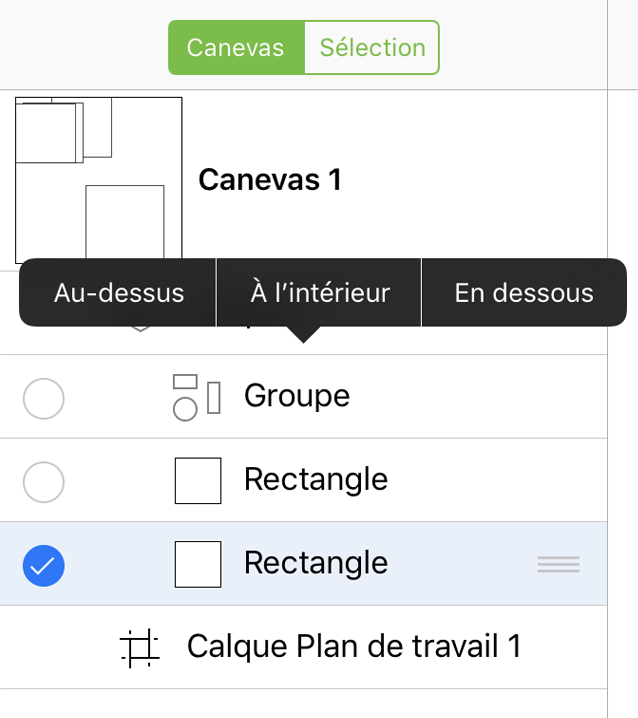

Déplacer

Cette commande déplace les éléments sélectionnés ailleurs dans le document. Lorsque vous touchez Déplacer, la barre du bas affiche le texte : Toucher destination d'objet. Dans la barre latérale, touchez un élément à l'endroit où vous voulez placer la sélection, puis choisissez Au-dessus, En dessous ou À l'intérieur si la destination du déplacement est un groupe ou un tableau.

Supprimer

Supprime les éléments sélectionnés. Vous pouvez toucher Annuler dans la barre d'outils du document pour restaurer les éléments dans le document.

Plus…

Toucher Plus a pour effet d'afficher un menu local contenant des options permettant de copier ou de coller les éléments sélectionnés. Le menu Plus contient les options suivantes en fonction de ce qui est sélectionné dans la barre latérale :

• Si vous avez sélectionné un canevas, une option Dupliquer apparaît en bas du menu local.
• Si vous avez sélectionné plusieurs objets, une option Grouper apparaît en bas du menu local.
• Si l'élément que vous avez sélectionné est un groupe, une option Dissocier apparaît en bas du menu local.

Terminé

Touchez Terminé lorsque vous avez fini de travailler en mode d'édition.

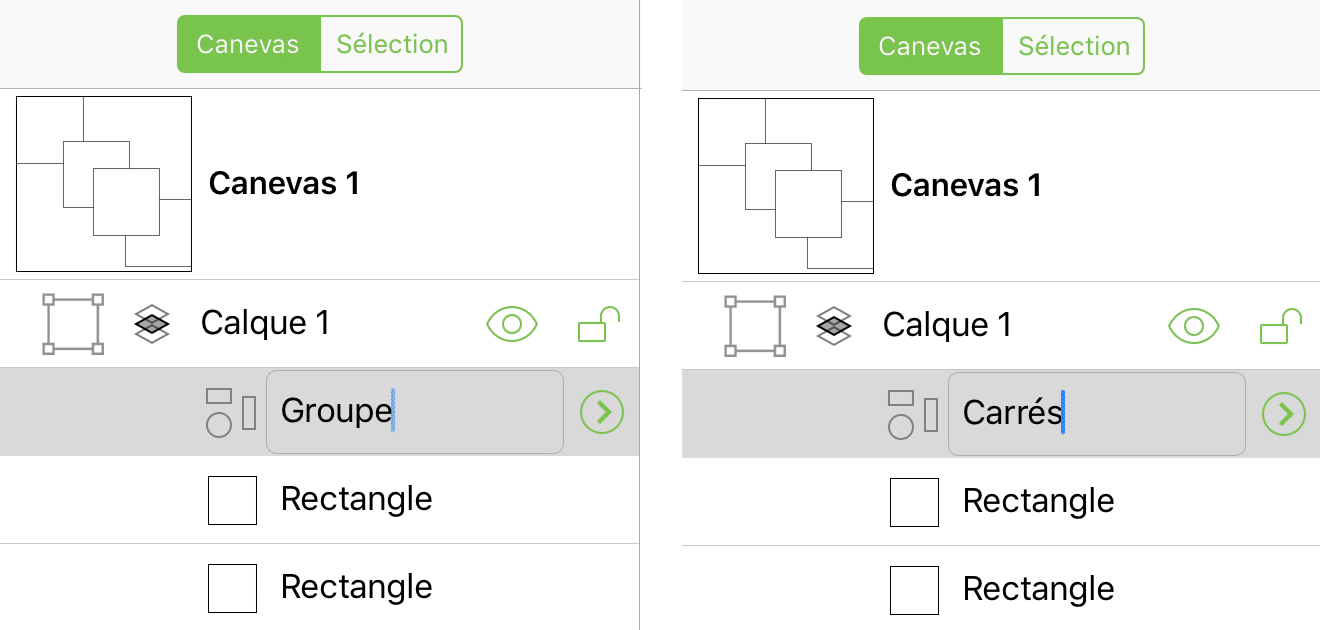

Changement de nom des canevas, des calques et des objets

Pour renommer des canevas, des calques et des objets dans la barre latérale, touchez deux fois le nom de l'objet concerné pour afficher le clavier, saisissez un nouveau nom, puis touchez Terminé.

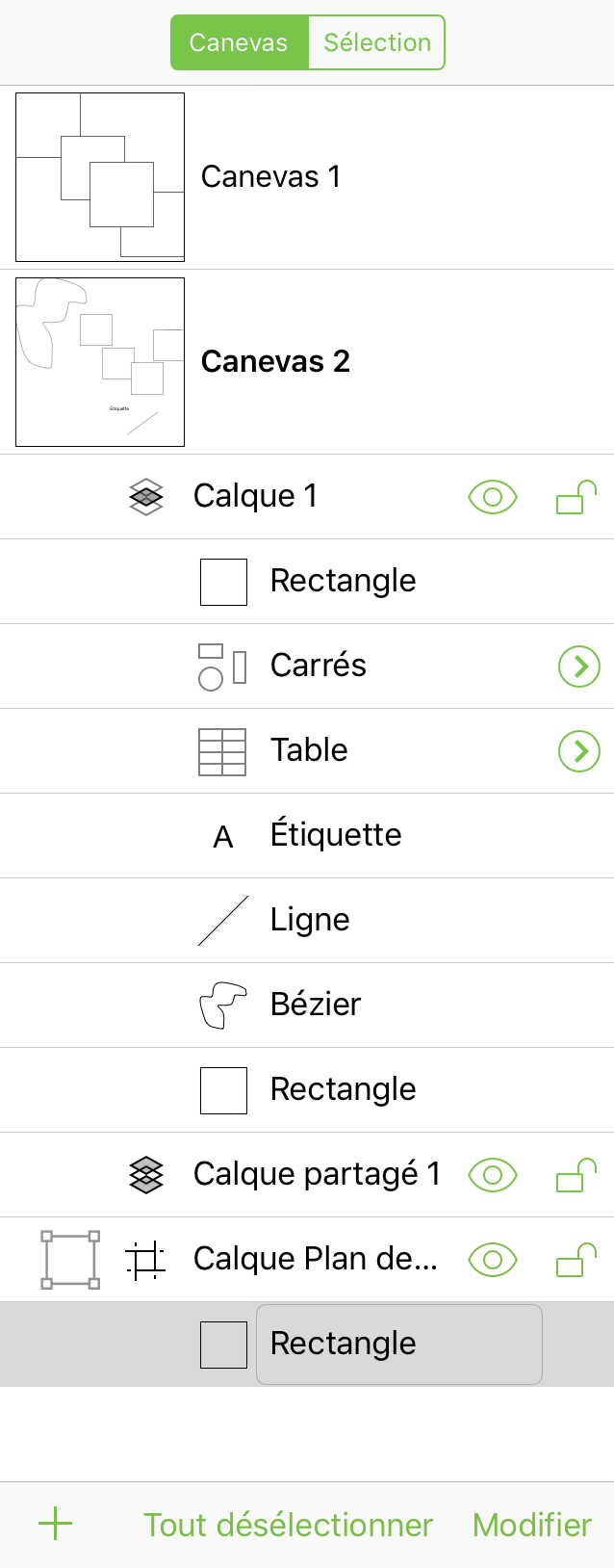

Objets de la barre latérale

Lorsque vous touchez un objet dans la barre latérale, la sélection est surlignée en gris dans la barre latérale et l'objet est sélectionné sur le canevas.

Touchez Tout désélectionner en bas de la barre latérale pour désélectionner tous les éléments sélectionnés dans la barre latérale. Pour afficher les objets qui constituent un tableau ou un groupe, touchez .

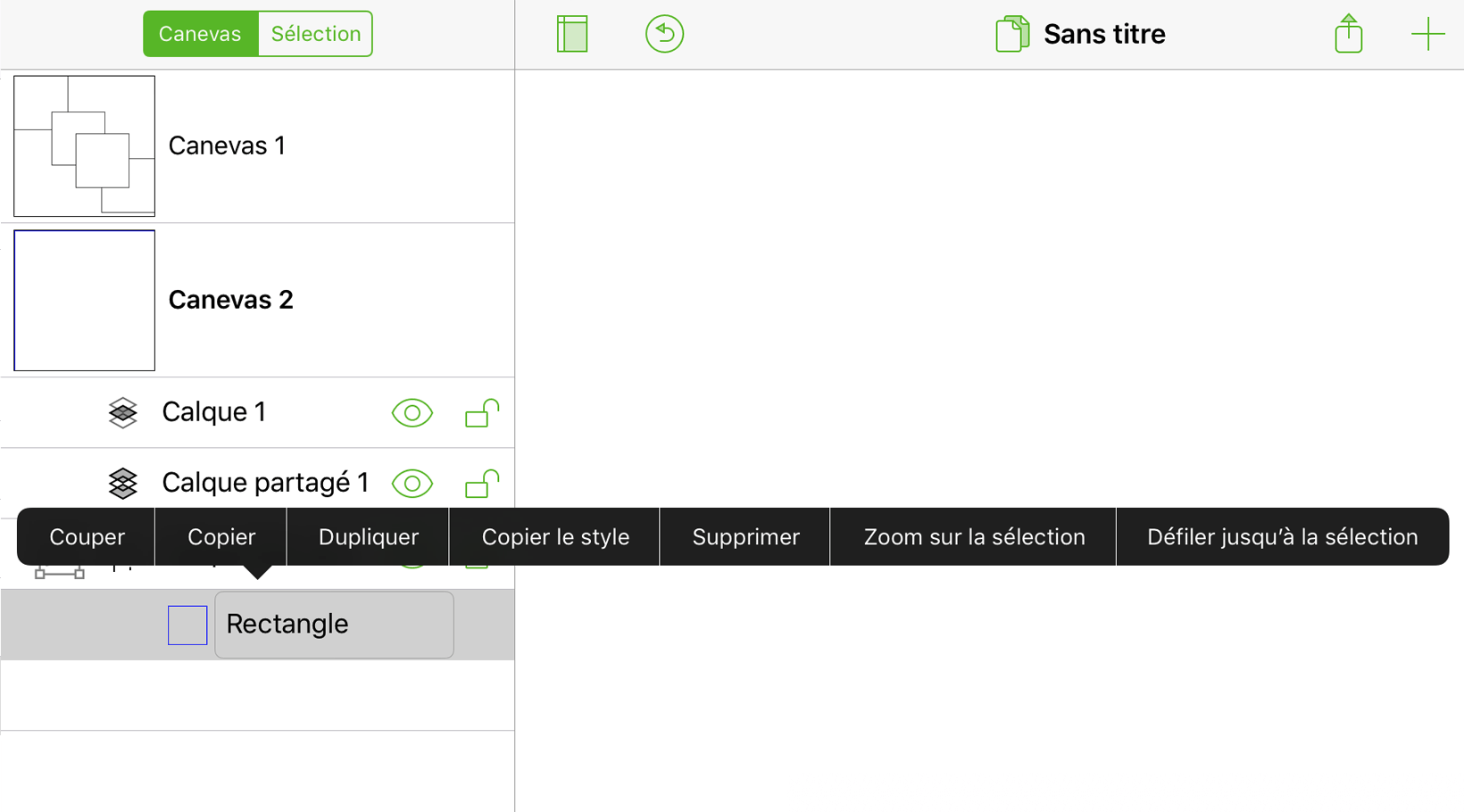

Pour afficher le menu contextuel d'un objet à partir de la barre latérale, touchez l'objet et maintenez le doigt dessus jusqu'à ce que le menu apparaisse.

Élément de menu	Description
Couper	Supprime les objets sélectionnés du canevas et les place dans le presse-papiers en vue de les coller.
Copier	Copie les objets sélectionnés et les place dans le presse-papiers en vue de les coller.
Coller	Cette commande, disponible si des éléments ont été copiés dans le presse-papiers, colle le contenu du presse-papiers à l'endroit que vous avez touché.
Dupliquer	Crée un double du calque sélectionné en incluant tous les objets qui se trouvent sur ce calque.
Copier le style	Copie le style de l'objet sélectionné ; les propriétés de style sont copiées dans le presse-papiers en vue de les coller.
Coller le style	Cette commande est disponible si les propriétés de style d'un autre objet ont été copiées dans le presse-papiers ; colle les propriétés de style présentes dans le presse-papiers sur les objets sélectionnés.
Supprimer	Supprime les objets sélectionnés.
Grouper	Lorsque plusieurs objets sont sélectionnés, cette commande crée un groupe à partir de ces objets.
Dissocier	Si un groupe ou un tableau est sélectionné, cette commande dissocie la sélection.
Zoom sur la sélection	Effectue un zoom sur les objets sélectionnés afin qu’ils remplissent le canevas.
Défiler jusqu’à la sélection	Fait défiler le canevas afin que l'objet sélectionné soit centré dans la vue du canevas.

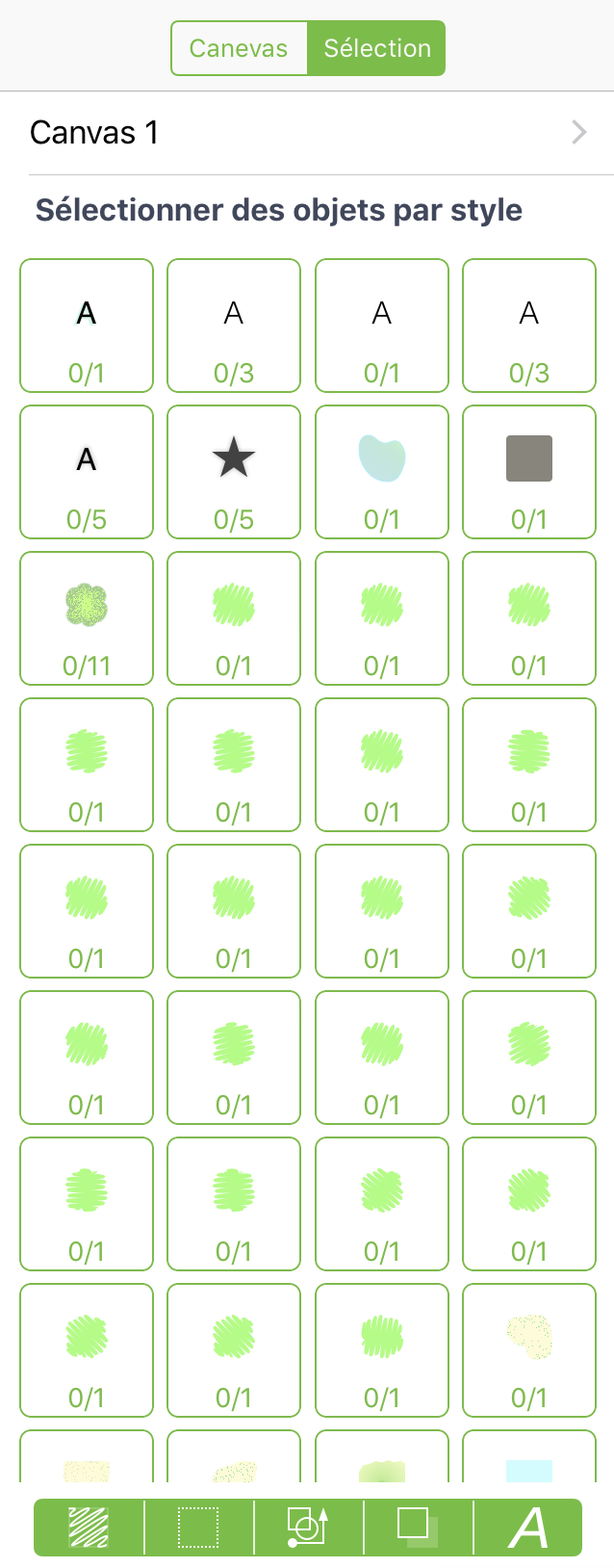

Barre latérale Sélection

Utilisez la barre latérale Sélection pour afficher des objets en fonction de leur type et de leurs propriétés de style.

Il est possible de filtrer les objets du document en fonction de leur style dans la barre latérale Sélection à l'aide des filtres de styles qui se trouvent en bas de la barre latérale :

Utilisez les filtres de styles pour choisir les styles d'objet à afficher dans la grille des ensembles de styles au milieu de la barre latérale.

Vous pouvez activer ou désactiver des filtres de styles en touchant les boutons de filtre correspondant.

Style de remplissage

Filtre les objets en fonction de leur couleur et de leur type de remplissage.

Style de contour

Filtre les objets en fonction de leur couleur et de leur type de contour.

Styles de forme et de ligne

Filtre les objets en fonction de leur type de forme et de leurs styles de ligne.

Style d'ombre

Filtre les objets en fonction de leurs propriétés d'ombre.

Style de police

Filtre les objets en fonction de leurs propriétés de police et d'alignement de texte.

Vous pouvez choisir la manière dont les objets sont regroupés dans des ensembles en sélectionnant un ou plusieurs filtres de styles en bas de la barre latérale. Les objets qui présentent des propriétés de style semblables sont regroupés dans un ensemble de styles qu'il suffit de toucher pour sélectionner tous ces objets sur le canevas.

Sélectionner un ensemble de styles dans la barre latérale a pour effet de sélectionner les objets de cet ensemble sur le canevas, afin que vous puissiez facilement modifier les styles de ces objets simultanément plutôt qu'individuellement.
