Annexe D

Types de filtres et de fusions

Si vous utilisez OmniGraffle Pro, vous pouvez toucher Afficher les options de remplissage en bas de l’inspecteur Remplissage pour afficher les types de fusions et les types de filtres que vous pouvez appliquer à une forme.

Les fusions et les filtres s'appuient sur une forme ou une image de base en arrière-plan (sur le même calque ou sur un calque différent) et la fusion ou le filtre est appliqué à un objet au premier plan.

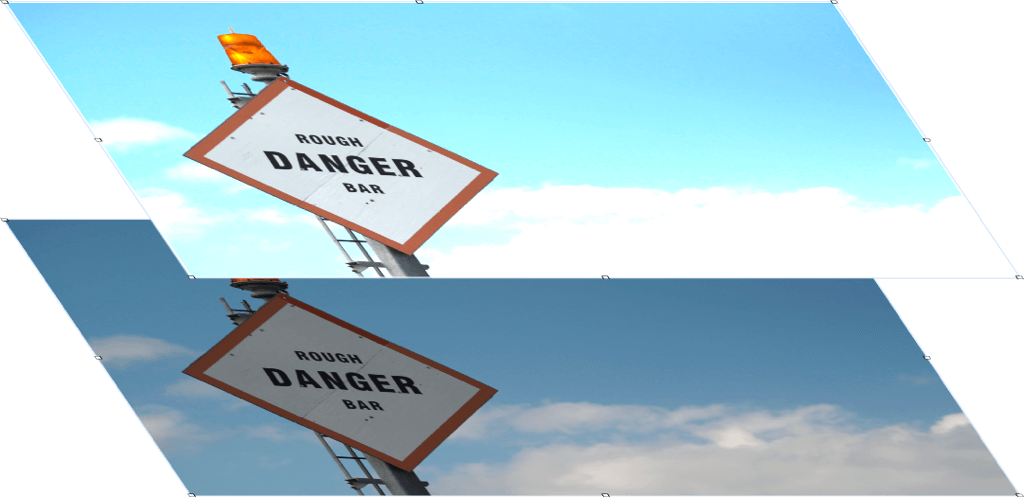

deux images l'une au-dessus de l'autre ; aucun filtre n'est appliqué à l'image à l'arrière-plan, tandis que l'image au premier plan est une forme sur laquelle un filtre a été appliqué

Vous pouvez soit combiner une fusion et un filtre sur le même objet, soit les placer sur différents objets et les réarranger dans la pile d'objets pour créer des effets visuels différents.

Pour créer les exemples présentés dans les tableaux Types de fusions et Types de filtres, une image est utilisée à l'arrière-plan et une forme contenant le type de fusion ou de filtre lui est superposée. Les types de fusions, plus particulièrement, fonctionnent en évaluant les couleurs des objets à l'arrière-plan et au premier plan et en fusionnant ces couleurs pour créer la composition.

Il se peut que vous deviez essayer différents remplissages couleur pour l'objet contenant le type de fusion – ou même plusieurs objets avec des remplissages de type fusion – pour obtenir l'effet souhaité.

Type de fusion

Appliquez un type de fusion à l'objet sélectionné. Les fusions ont un effet visuel sur les objets ou les calques situés en dessous.

Type de fusion	Description	Exemple d'image

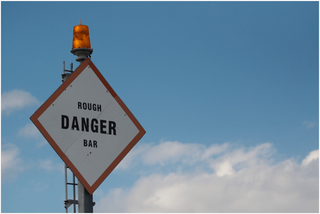

Normal	Aucune fusion n’a été appliquée à l'objet sélectionné.

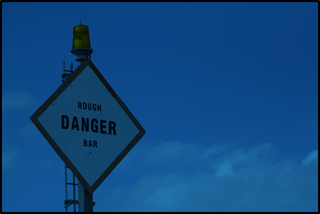

Multiplier	Multiplie les valeurs de couleur des objets à l'arrière-plan et au premier plan pour obtenir une valeur plus foncée.
Écran	Multiplie l'inverse des valeurs de couleur des objets à l'arrière-plan et au premier plan pour obtenir une valeur plus claire.

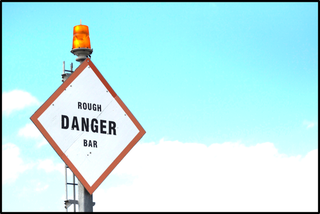

Superposer	Multiplie les couleurs ou leur applique un écran en préservant les hautes lumières et les ombres de l'objet à l'arrière-plan.

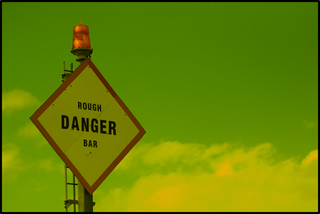

Foncer	Les valeurs de couleur des objets à l'arrière-plan et au premier plan sont comparées et les valeurs les plus foncées sont utilisées.
Éclaircir	Les valeurs de couleur des objets à l'arrière-plan et au premier plan sont comparées et les valeurs les plus claires sont utilisées.

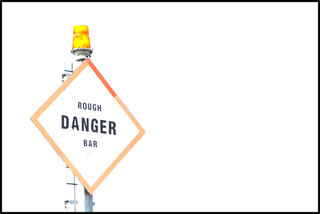

Moins dense	Éclaircit l'objet à l'arrière-plan en ignorant les valeurs de couleur noire de l'objet au premier plan ; le résultat est une image plus ou moins terne en fonction des valeurs de couleur de départ.

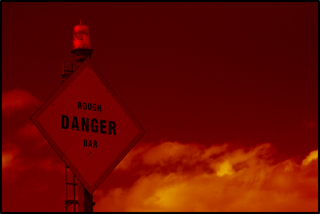

Plus dense	Rend l'objet à l'arrière plan plus foncé en fonction des valeurs de couleur de l'objet au premier plan en ignorant les valeurs de couleur blanche de la fusion.

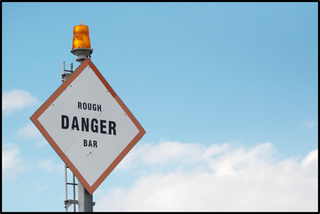

Lumière tamisée	Fonce ou éclaircit les couleurs en fonction des valeurs de couleur de l'objet à l'arrière-plan.

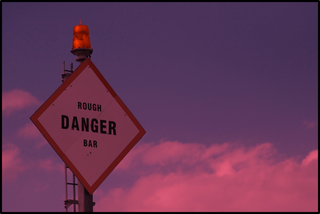

Lumière crue	Multiplie les couleurs ou leur applique un écran en fonction des valeurs de couleur de l'objet à l'arrière-plan.

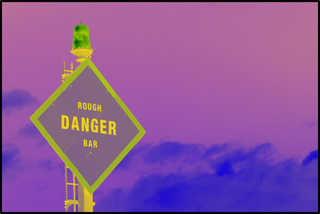

Différence	Compare et soustrait les valeurs de couleur plus foncées des objets à l'arrière-plan et au premier plan. Si l'objet au premier plan est blanc, l'objet à l'arrière-plan est inversé ; il n'y a aucun changement si l'objet au premier plan est noir.

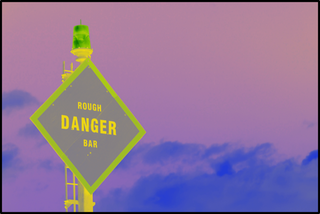

Exclusion	Semblable à la fusion Différence, mais produit un contraste plus faible.
Teinte	Utilise les valeurs de saturation et de luminance de l'objet à l'arrière-plan et les mélange à la valeur de teinte de l'objet au premier plan.

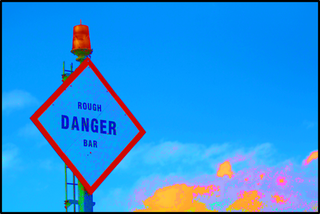

Saturation	Utilise les valeurs de teinte et de luminance de l'objet à l'arrière-plan et les mélange à la valeur de saturation de l'objet au premier plan.
Couleur	Utilise la valeur de luminance de l'objet à l'arrière-plan et la mélange aux valeurs de teinte et de saturation de l'objet au premier plan.

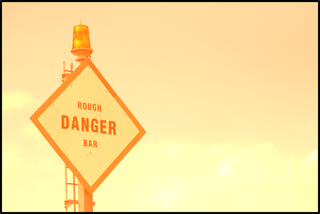

Luminosité	Utilise les valeurs de teinte et de saturation de l'objet à l'arrière-plan et les mélange à la valeur de luminance de l'objet au premier plan.
XOR	Principalement utilisé dans le traitement d'images – pas dans la composition – en comparant les pixels de l'objet à l'arrière-plan à ceux de l'objet au premier plan avec la fusion XOR appliquée. Si les pixels sont les mêmes, le remplissage d’objet XOR est remplacé par du noir, sinon l'objet reçoit un remplissage blanc.

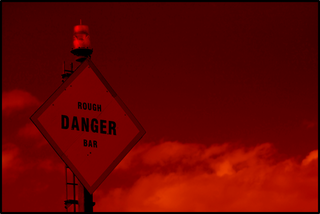

Plus Plus foncé	Semblable à la fusion Plus dense ; rend l'objet à l'arrière-plan plus foncé tout en augmentant le contraste.
Plus Plus clair	Semblable à la fusion Moins dense ; éclaircit l'objet à l'arrière-plan tout en augmentant le contraste.

Type de filtre

Appliquez un type de filtre à l'objet sélectionné. Utilisez le curseur Opacité dans la sous-fenêtre de couleur TSL, RVB ou Gris pour régler l'opacité de la forme du Filtre sur zéro (0) afin de voir l'effet du filtre.

Type de filtre	Description	Exemple d'image

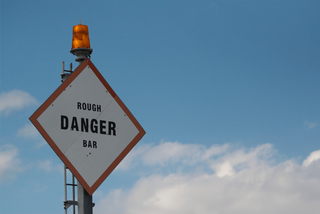

Aucun	Aucun filtre n'est appliqué à l'objet à l'arrière-plan.

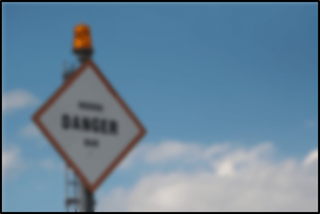

Flou	Applique un effet de flou à l'objet à l'arrière-plan ; touchez ou pour diminuer ou augmenter respectivement le flou.
Pixéliser	Applique un effet de pixélisation à l'objet à l'arrière-plan ; touchez ou pour diminuer ou augmenter respectivement la taille de l'effet.

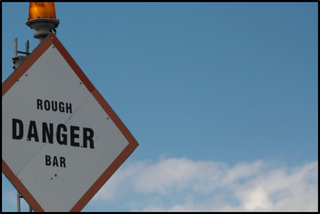

Agrandir	Agrandit l'objet à l'arrière-plan ; touchez ou pour diminuer ou augmenter respectivement l'effet d'agrandissement.
