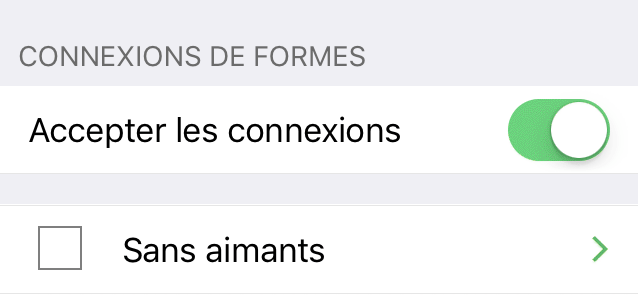

Connexions de formes

Disponible dès qu'une forme est sélectionnée, cet inspecteur permet de déterminer si une forme accepte d'être connectée par des lignes et à d'autres objets et de définir les endroits où ces connexions sont effectuées.

Accepter les connexions

Par défaut, tous les objets acceptent d'être reliés par des lignes et à d'autres objets. Le centre de l'objet constitue le point de connexion par défaut. Désactivez cette option pour empêcher les connexions à un autre objet.

Position des aimants

Les aimants vous permettent de remplacer le point de connexion par défaut d'un objet, à savoir son centre, par un autre endroit sur le contour de l'objet. Touchez la ligne Sans aimants pour ouvrir un menu latéral dans lequel vous pouvez définir les points de connexion d'un objet. Les aimants peuvent être placés aux endroits suivants :

• Sans aimants : les connexions ne sont possibles qu'au centre de l'objet.
• 2 : NS : les aimants sont placés au milieu du bord supérieur et du bord inférieur de l'objet.
• 2 : EO : les aimants sont placés au milieu du bord gauche et du bord droit de l'objet.
• 4 : NSEO : les aimants sont placés au milieu des bords supérieur, inférieur, gauche et droit de l'objet (c'est-à-dire aux points cardinaux).
• 4 : NE, NO, SE, SO : les aimants sont placés sur les coins supérieur droit, supérieur gauche, inférieur droit et inférieur gauche de l'objet (c'est-à-dire sur les points ordinaux).
• 8 aimants : les aimants sont placés sur les points cardinaux et sur les points ordinaux.
• Un sur chaque sommet : chaque sommet du contour de l'objet peut être utilisé comme aimant.
• 1 aimant par côté : chaque côté de l'objet reçoit un aimant.
• 2 aimants par côté : chaque côté de l'objet reçoit deux aimants.
• 3 aimants par côté : chaque côté de l'objet reçoit trois aimants.
• 4 aimants par côté : chaque côté de l'objet reçoit quatre aimants.
• 5 aimants par côté : chaque côté de l'objet reçoit cinq aimants.

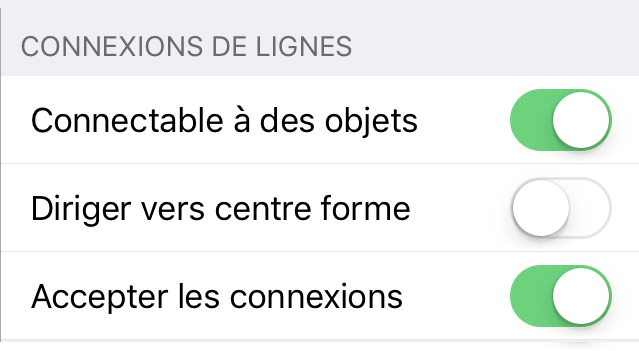

Connexions de lignes

Disponible dès qu'une ligne est sélectionnée, cet inspecteur vous permet de déterminer la manière dont les lignes se connectent à d'autres objets ainsi que l'endroit où elles se connectent, et d'indiquer l'endroit où la ligne elle-même peut accepter des connexions d'autres lignes.

Utilisez les commutateurs ci-dessous pour déterminer les réglages des lignes sélectionnées :

• Connectable à des objets : lorsque cette option est activée, la ligne peut être connectée à des objets sur le canevas ; lorsqu'elle est désactivée, la ligne ne peut pas être connectée à d'autres objets.
• Diriger vers le centre de la forme : lorsque cette option est activée, la ligne ignore les aimants d'un objet et ne se connecte qu'au centre de la forme ; lorsqu'elle est désactivée, la ligne se connecte soit au centre de la forme, soit à l’aimant le plus proche.
• Accepter les connexions : lorsque cette option est activée, la ligne peut accepter des connexions d'autres lignes ; lorsqu'elle est désactivée, la ligne ne peut pas accepter des connexions d'autres lignes.

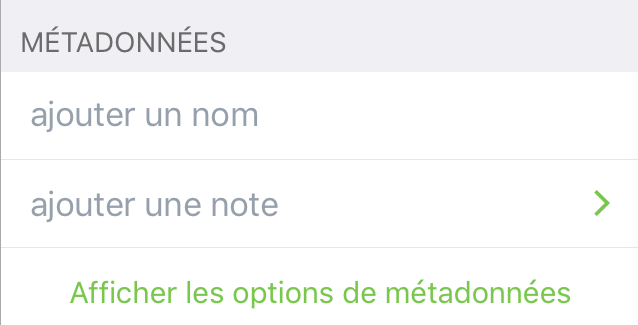

Métadonnées

Disponible lorsqu'un objet est sélectionné à l'aide de l'outil Sélection. Utilisez cet inspecteur pour ajouter des métadonnées d'objet telles qu'un nom, une note ou des paires clé-valeur.

Ajouter un nom

Cette option permet d'associer un nom à l'objet sélectionné. L'accès au nom de l'objet peut être effectué à l'aide de qui est une variable de données.

Ajouter une note

Cette option permet d'associer une note à l'objet sélectionné.

Ajouter une paire clé/valeur

Cette option permet d'associer des paires de données clé-valeur à l'objet sélectionné. Vous pouvez accéder à la paire clé-valeur à l'aide de (variable de données) pour afficher la [valeur] sous forme d'étiquette de texte ou d'objet dans votre document.

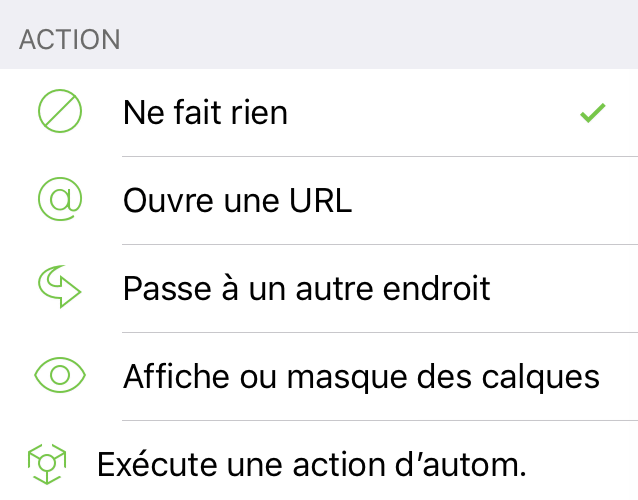

Action

Cet inspecteur vous permet d'associer une action à l'objet sélectionné.

Ne fait rien

État par défaut de n'importe quel objet sur le canevas.

Ouvre une URL

Vous devez indiquer le lien Web (comme https://omnigroup.com) ; ouvre le lien dans Safari sous iOS lorsque vous touchez l'objet à l'aide de l’outil Action.

Passe à un autre endroit

Lorsque cette option est sélectionnée, vous avez le choix entre les possibilités suivantes :

• Revenir au canevas précédent : toucher l'objet avec l'outil Action a pour effet de revenir au canevas précédent.
• Aller au canevas suivant : toucher l'objet avec l'outil Action a pour effet d'accéder au canevas suivant.
• Aller à un canevas spécifique : si votre document possède plusieurs canevas, vous pouvez choisir le canevas qui est atteint lorsque vous touchez l'objet avec l'outil Action.

Affiche ou masque des calques

Utilisez cette option pour déterminer la visibilité des calques sur le canevas actuel. Sélectionnez un calque, puis faites votre choix parmi les options ci-dessous :

• Aucun : n'a aucun effet sur la visibilité de ce calque.
• Afficher : rend le calque sélectionné visible.
• Masquer : rend le calque sélectionné invisible.
• Basculer : change l'état de visibilité du calque sélectionné. Un calque visible est masqué et vice versa.

Exécute une action d’automatisation

Lorsque cette option est sélectionnée, vous pouvez faire votre choix parmi une liste d’actions d'automatisation affichées en dessous. L'action d'automatisation est exécutée lorsque vous touchez l'élément à l'aide de l’outil Action.
