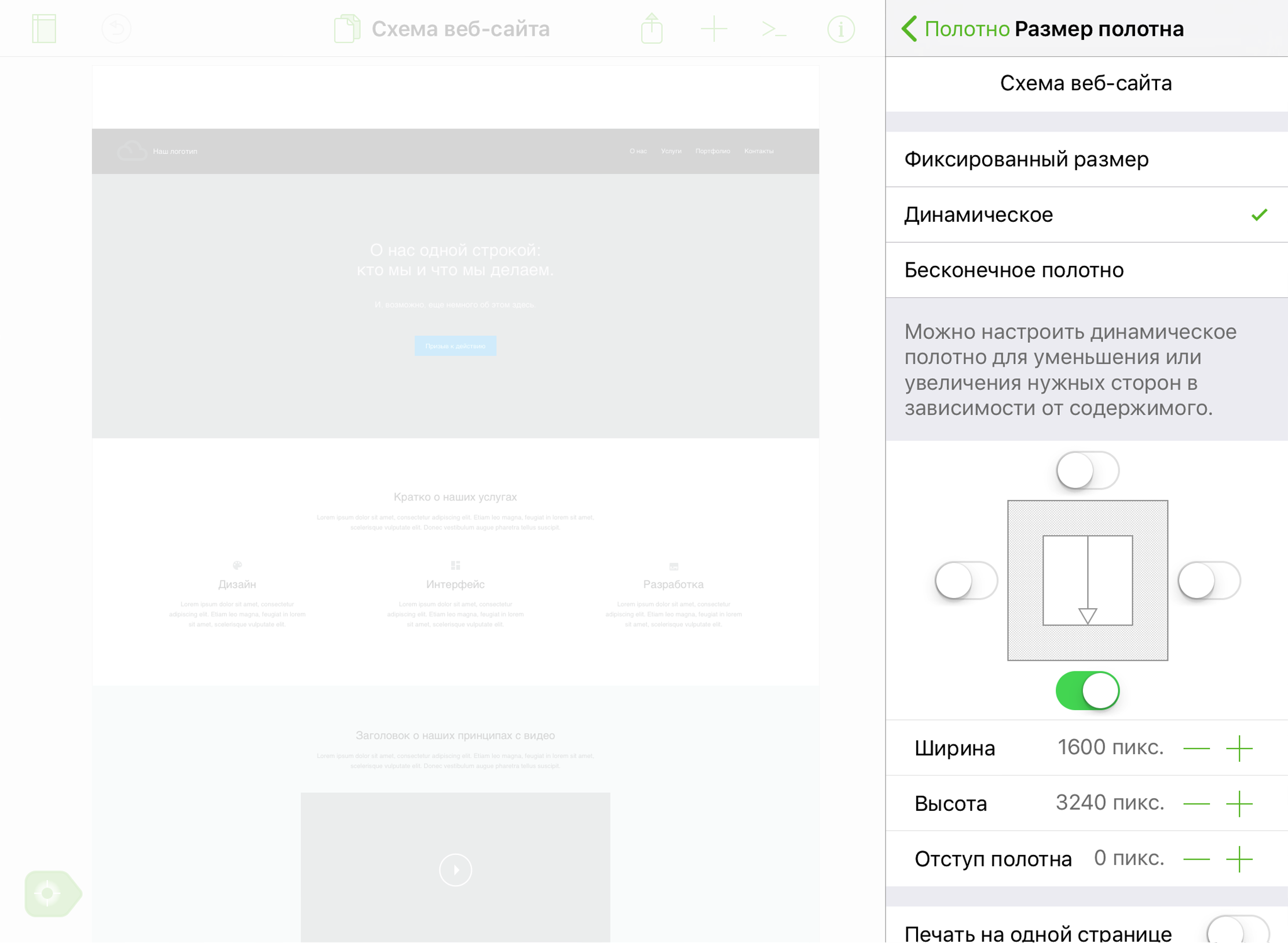

Размер полотна

Выберите режим полотна для вашего документа и настройте его свойства.

• Фиксированный размер: Полотно заданной ширины и высоты, например, 1024 на 768 пикселей.
• Динамическое: Полотно, расширяющееся в заданном направлении (вверх, вниз, влево или вправо) в соответствии с вашими потребностями.
• Бесконечное полотно: Полотно, бесконечно расширяющееся во всех направлениях.

Дополнительные сведения см. в разделе Режимы полотна выше в этом руководстве.

Дополнительные функции инспектора Размер полотна:

Печать на одной странице

Включите, чтобы уместить весь документ на одной странице при печати.

Масштаб 100%

Если вы используете версию OmniGraffle Pro, также можно выбрать внешний вид объектов на экране при просмотре документа с масштабом 100%:

• Один пункт Apple (по умолчанию) — расстояние на экране не зависит от разрешения. Например, на экранах стандартного разрешения один пункт равен одному пикселю, а на экранах Retina один пункт равен двум пикселям. При масштабе 100% объекты, просматриваемые с настройкой Один пункт Apple, лишь кажутся меньше на экране, но сохраняют свой фактический размер (его можно проверить, открыв размеры объекта в инспекторе Геометрия).

• Один пункт PostScript — содержимое документа отображается в фактическом размере. При масштабе 100% можно приложить к экрану линейку, измеренные линейкой размеры объекта будет совпадать с размерами в инспекторе Геометрия.

• Один пиксель — отображение в соответствии с плотностью пикселей вашего экрана. Например, при масштабе 100% объекты, просматриваемые с настройкой Один пиксель, лишь кажутся меньше на экране, но сохраняют свой фактический размер (его можно проверить, открыв размеры объекта в инспекторе Геометрия).

Благодаря настройкам функции Масштаб 100% можно работать с крупными документами на устройствах с небольшими экранами.

Стр-цы принтера для разм.

Можно включить или отключить. Если эта настройка включена, размер полотна указывается в страницах, а не в основных единицах измерения (т. е. пикселях, пунктах, сантиметрах или дюймах). Если эта настройка включена, выберите параметры печати документа:

• Вертикальная ориентация
• Горизонтальная ориентация
• Станд. пар-ры документа

Отступ полотна отключен, если включена настройка Стр-цы принтера для разм.

Поле прокрутки

Нажмите или , чтобы выбрать, какая область полотна добавляется в качестве поля прокрутки вокруг полотна. Если задать 100%, можно прокрутить все полотно так, что оно исчезнет из вида.

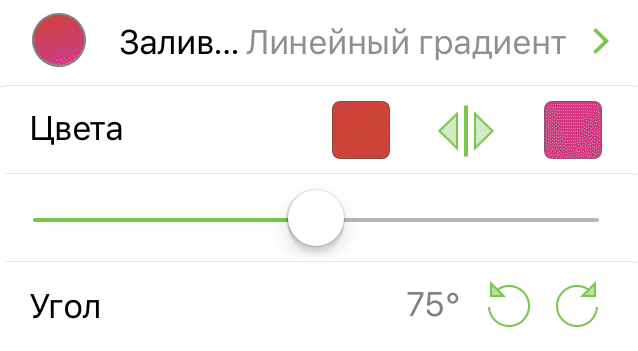

Заливка полотна

Используйте, чтобы добавить свойства заливки полотна, включая свойства «Тип заливки» и «Цвет заливки».

Тип заливки

Выберите Тип заливки для полотна.

Цвет заливки

Выберите цвет полотна.

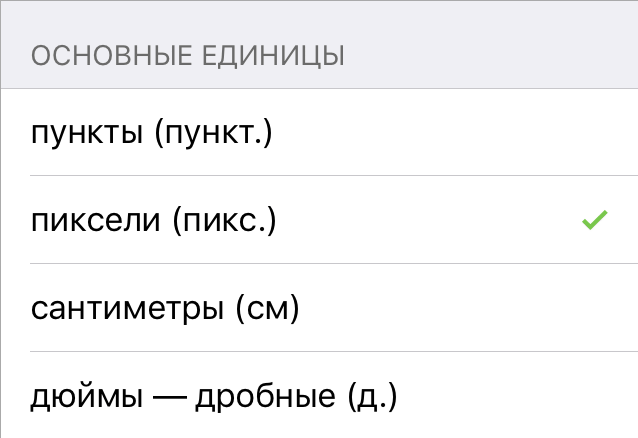

Единицы и масштаб

Выберите единицы измерения для документа:

Основные единицы

Выберите основные единицы измерения: пункты (пункт.), пиксели (пикс.), сантиметры (см) или дюймы — дробные (д.). Основные единицы измерения используются инспектором Размер полотна для отображения размеров фиксированного и динамического полотна, а также используются для масштабирования.

Масштаб

Эта функция доступна, если в качестве основных единиц выбраны сантиметры (см) или дюймы — дробные (д.).

Масштаб отображается в виде двух значений, например, 1 см = 1 см. Первое значение использует единицы измерения, выбранные в качестве основных единиц (либо см, либо д.), и относится к фактическому размеру объектов на полотне. Второе значение определяет, как эти объекты масштабируются по размеру. Для отображения масштабированных измерений используются единицы измерения, выбранные в настройке Отображаемые единицы.

Используйте и , чтобы уменьшить или увеличить значения основных и отображаемых единиц. Также можно дважды нажать значение, чтобы ввести другое значение.

Отображаемые единицы

Эта функция доступна, если в качестве основных единиц выбраны сантиметры (см) или дюймы — дробные (д.).

Выберите единицы измерения для отображения объектов в инспекторах Геометрия, Выравнивание, Сетка и направляющие и Вид диаграммы.

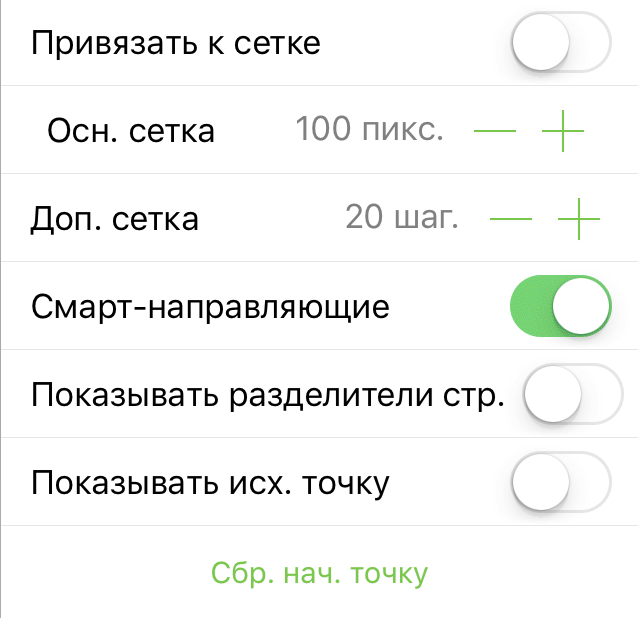

Сетка и направляющие

Задайте сетку, используемую для выравнивания объектов на полотне.

Привязать к сетке

Включите, чтобы привязать объекты и направляющие к линиям основной и дополнительной сеток.

Осн. сетка

Нажмите или либо дважды нажмите значение и введите новое значение, чтобы изменить промежуток между шагами основной сетки.

Доп. сетка

Нажмите или либо дважды нажмите значение и введите новое значение, чтобы изменить количество шагов дополнительных сеток между каждой основной сеткой.

Смарт-направляющие

Смарт-направляющие — это синие линии, отображающиеся при размещении объектов на полотне. Отключите, чтобы отключить смарт-направляющие.

Показывать нач. точку

Если эта настройка включена, отображаются темно-синие направляющие начальной точки полотна. Начальная точка обозначает пересечение вертикальной и горизонтальной осей координат полотна, имеющее координаты 0,0.

Сбр. нач. точку

Нажмите, чтобы заново задать положение начальной точки, совместив ее с левым верхним углом полотна.

Вид диаграммы

Выберите вид диаграммы. В OmniGraffle для iOS можно выбрать либо Иерархический вид, либо Направленная разметка.

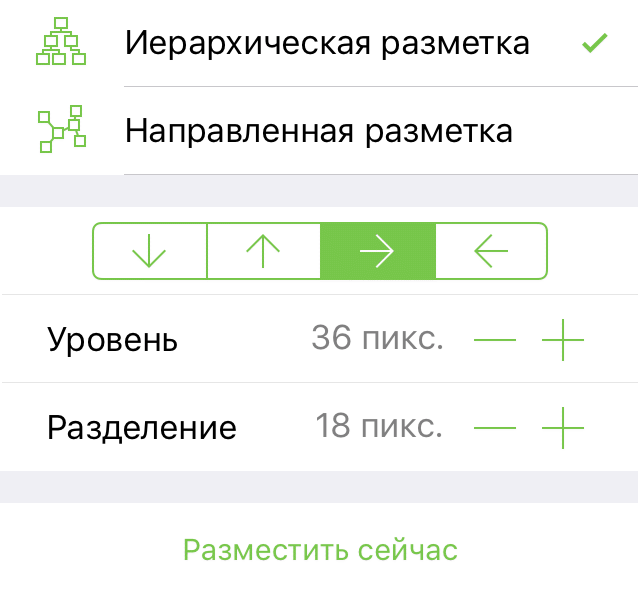

Иерархическая разметка

Направление диаграммы

Нажмите одну из кнопок со стрелками, чтобы выбрать направление иерархических диаграмм:

• Стрелка вниз — диаграмма направлена сверху вниз.
• Стрелка вверх — диаграмма направлена снизу вверх.
• Стрелка вправо — диаграмма направлена слева направо.
• Стрелка влево — диаграмма направлена справа налево.

Уровень

Нажмите или , чтобы уменьшить или увеличить расстояние между разными уровнями диаграммы. Также вместо последовательного изменения можно дважды нажать значение и ввести другое значение.

Разделение

Нажмите или , чтобы уменьшить или увеличить расстояние между объектами на одном и том же уровне диаграммы. Также вместо последовательного изменения можно дважды нажать значение и ввести другое значение.

Разместить сейчас

Нажмите, чтобы разместить диаграмму после внесения изменений в другие элементы этого инспектора.

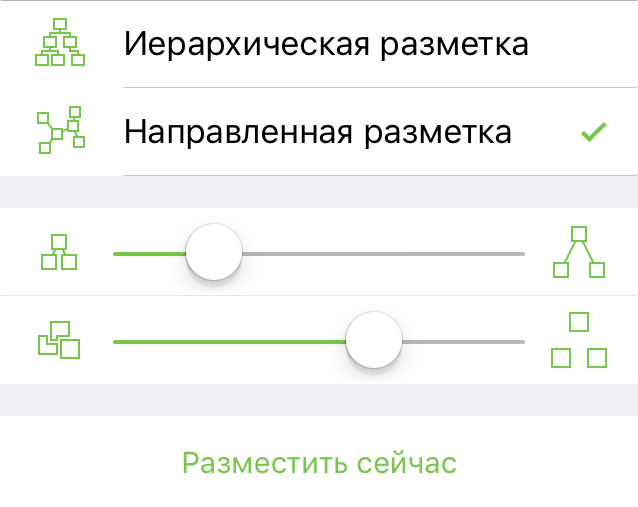

Направленная разметка

Ползунок длины линии

Перетащите ползунок влево или вправо, чтобы сделать соединительные линии между объектами короче или длиннее.

Ползунок разделения объектов

Перетащите ползунок влево или вправо, чтобы уменьшить или увеличить расстояние между объектами.

Разместить сейчас

Нажмите, чтобы разместить диаграмму после внесения изменений в другие элементы этого инспектора.

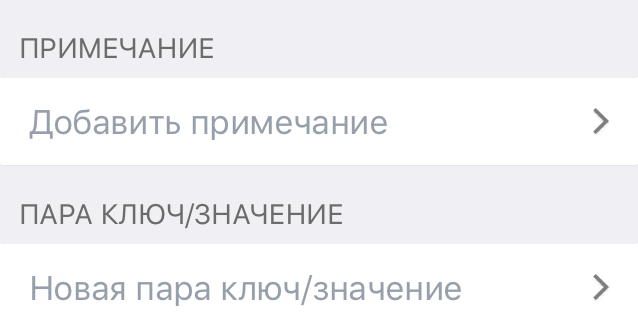

Метаданные полотна

Назначение метаданных каждому полотну в вашем документе.

Примечание

Нажмите Добавить примечание, чтобы открыть боковую панель и добавить примечание о текущем полотне.

Пары ключ/значение

Нажмите Новая пара ключ/значение, чтобы открыть боковую панель и добавить пару ключ/значение для дополнительного определения текущего полотна.

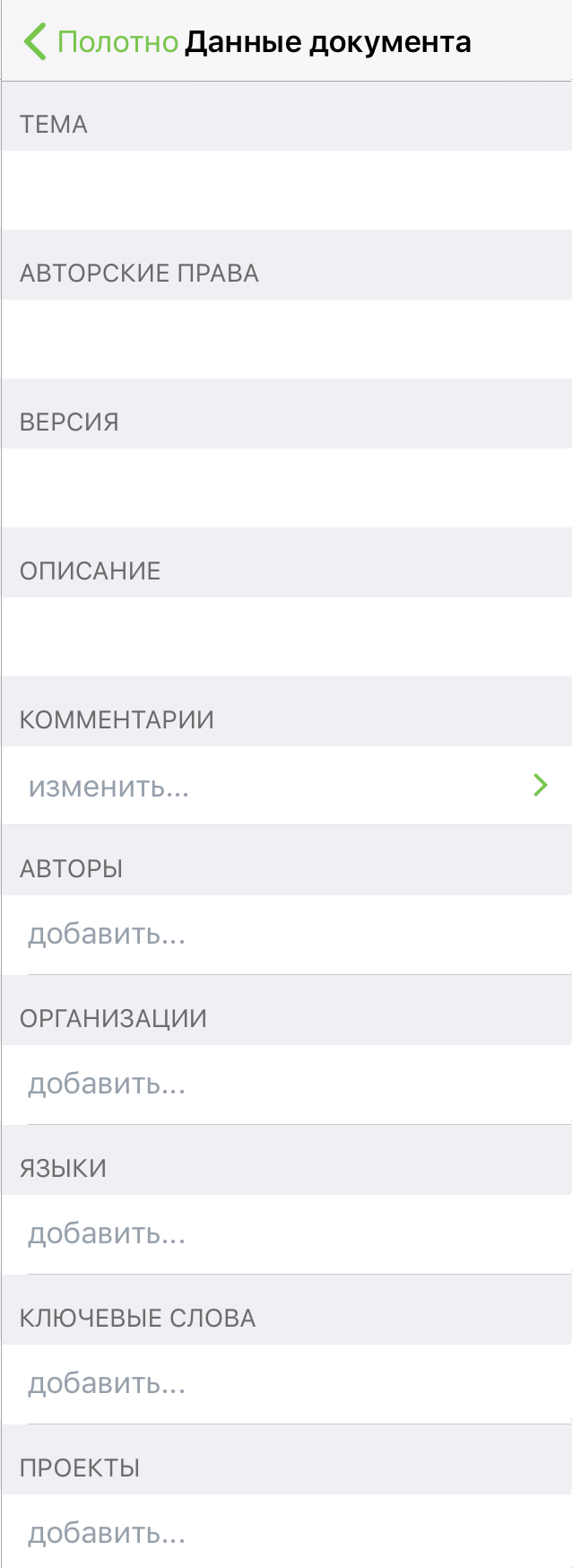

Данные документа

Назначение метаданных уровня документа вашему документу; используйте вместе с переменными для вставки текстовых подписей объектов, линий и текстовых объектов.

Тема

Укажите тему документа; используйте вместе с переменной <%Subject%>.

Авторские права

Укажите сведения об авторских правах документа; используйте вместе с переменной <%Copyright%>.

Версия

Укажите версию документа; используйте вместе с переменной <%Version%>.

Описание

Укажите описание документа; используйте вместе с переменной <%Description%>.

Комментарии

Добавьте комментарии к документу; используйте вместе с переменной <%Comments%>.

Авторы

Назначьте одного или несколько авторов документа; используйте вместе с переменной <%Authors%>.

Организации

Укажите название организации для документа; используйте вместе с переменной <%Organizations%>.

Языки

Укажите языки, используемые в документе; используйте вместе с переменной <%Languages%>.

Ключевые слова

Укажите ключевые слова документа; используйте вместе с переменной <%Keywords%>.

Проекты

Укажите имя проекта для документа; используйте вместе с переменной <%Projects%>.
