Основные сведения об инспекторах

Для доступа к инспекторам нажмите кнопку на панели инструментов. В зависимости от ориентации и доступного пространства экрана (например, при использовании многозадачности на iPad) панель инспекторов выдвигается с правого или нижнего края экрана. Если в правой части экрана достаточно места, панель инспекторов появляется там, в противном случае панель появляется внизу.

Инспекторы находятся на четырех вкладках на панели «Инспекторы»: Объект, Стиль, Свойства и Полотно/Документ. Нажмите вкладку, чтобы переключить набор инспекторов.

Символы и в инспекторах используются для уменьшения или увеличения числового значения. Например, в инспекторе «Черта» нажатие кнопки делает черту более тонким, а нажатие делает ее толще.

Многие инспекторы включают кнопку Показать/Скрыть [Инспектор]. Например, нажав кнопку Показать параметры черты, вы увидите список доступных штриховок, которые вы можете выбрать.

Вкладки инспекторов

Инспекторы сгруппированы в четыре вкладки по их назначению. Для переключения между вкладками нажмите нужную вкладку в верхней части панели инспекторов.

Инспекторы объекта

Инспекторы для определения свойств стиля объектов, фигур и текста. Инспекторы объектов:

• Заливка
• Черта
• Фигура
• Тень
• Изображение
• Шрифт
• Положение текста
• Геометрия
• Линия
• Выравнивание

Инспектор «Стиль»

Отображает стили выбранного элемента на полотне, а также свойства стиля всех остальных объектов на полотне. Нажмите другой стиль в разделе На этом полотне, чтобы применить этот стиль к текущему выбранному объекту.

Инспекторы свойств

Инспекторы для дальнейшего определения свойств объекта. Инспекторы свойств:

• Соединения фигур
• Соединения линий
• Метаданные
• Действие

Инспекторы «Полотно»

Инспекторы для определения свойств полотна и самого документа OmniGraffle. Инспекторы «Полотно»:

• Размер полотна
• Заливка полотна
• Единицы и масштаб
• Сетка и направляющие
• Вид диаграммы
• Метаданные полотна
• Данные документа

Типы заливки объектов и полотен

Всплывающее меню Тип заливки в инспекторах «Заливка» и «Фон полотна», позволяет выбрать заливку для фигуры или применить фоновый цвет или штриховку для всего полотна.

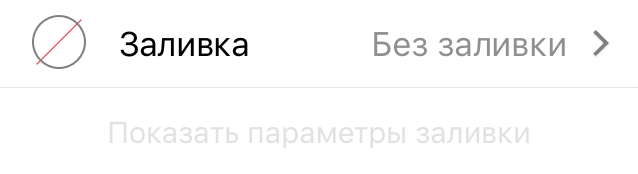

Нет

Объект без свойств заливки. Этот параметр недоступен в инспекторе «Заливка полотна».

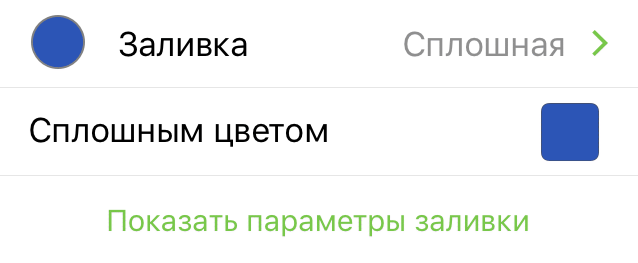

Сплошная

Заливка объекта/полотна сплошным цветом. Нажмите кнопку цветов, чтобы выбрать или смешать цвет.

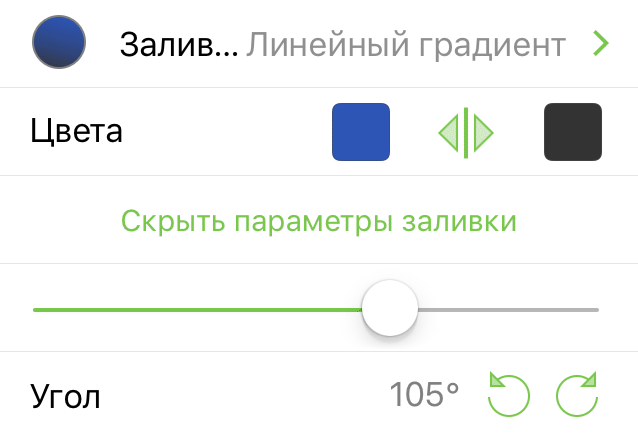

Линейный градиент

Заливка объекта/полотна с линейным градиентом. Используйте кнопки цветов для изменения цветов начала и конца градиента.

• Цвета: выберите начальный и конечный цвета. Нажмите для смены цветов местами.
• Ползунок: позволяет настроить центральную точку градиента.
• Угол: используйте кнопки и для поворота с шагом 15 градусов. При необходимости дважды нажмите, а затем введите конкретное значение угла градиента.

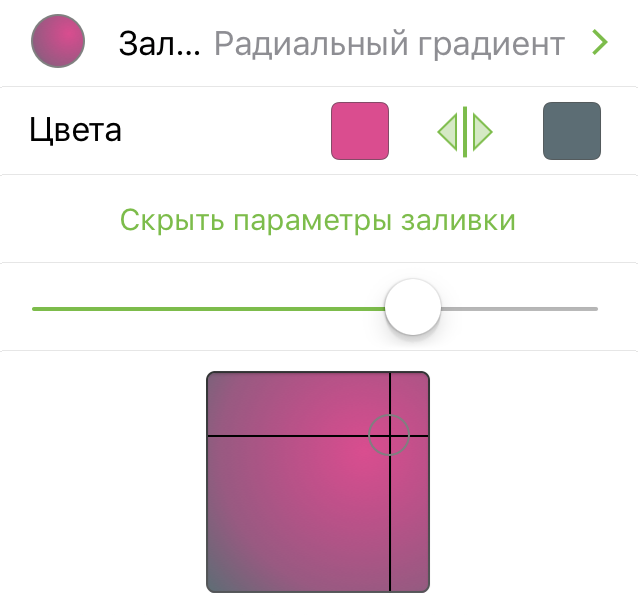

Радиальный градиент

Заливка объекта/полотна радиальным (то есть кольцевым градиентом). Используйте кнопки цветов для изменения цветов внутреннего и наружного градиента.

• Цвета: выберите начальный и конечный цвета (то есть центральный и наружный). Нажмите для смены цветов местами.
• Ползунок: позволяет настроить центральную точку градиента.
• Размещение источника света: нажмите и удерживайте, а затем перетяните круг, чтобы изменить положение источника света для градиента.

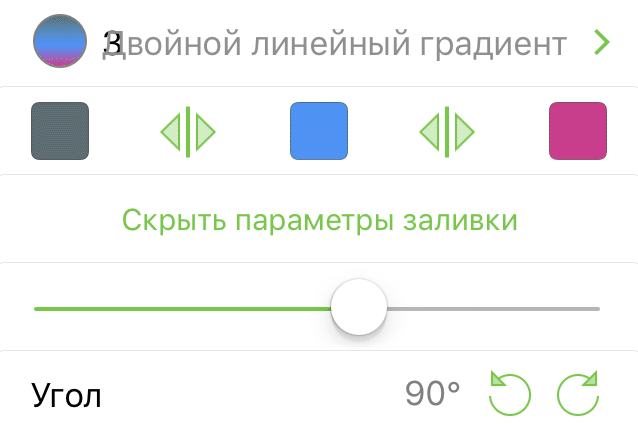

Двойной линейный градиент

Заливка объекта/полотна с трехцветным линейным градиентом. Используйте кнопки цветов для изменения цветов начала, середины и конца градиента.

• Цвета: выберите цвета начала, середины и конца градиента. Нажмите , чтобы поменять местами цвет правой части с цветом центра или цвет левой части с цветом центра.
• Ползунок: выберите, какой цвет является основным в градиенте; перетащите вправо для выбора самого левого цвета или влево — для выбора самого правого. Оставьте ползунок в центре для выбора центрального цвета.

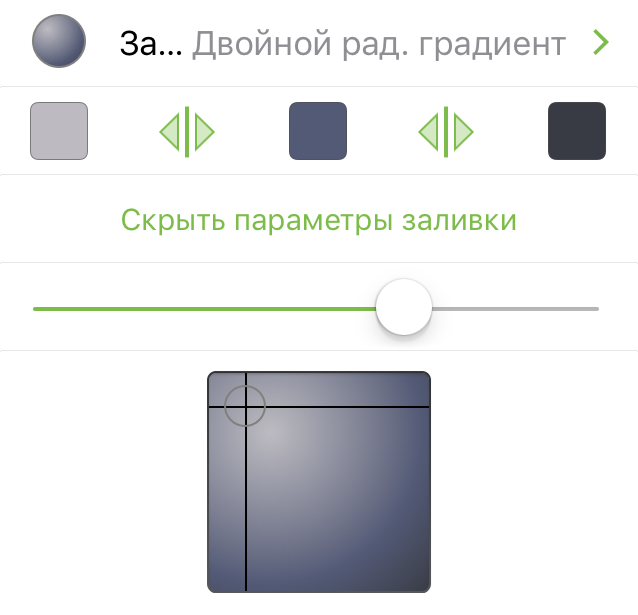

Двойной рад. градиент

Заливка объекта/полотна трехцветным радиальным градиентом. Используйте кнопки цветов для изменения цветов внутренней, наружной части и середины градиента.

• Цвета: выберите цвета внутренней, наружной части и середины градиента. Нажмите кнопку для смены внутреннего/центрального или центрального/наружного цветов местами.
• Ползунок: выберите, какой цвет является основным в градиенте; перетащите вправо для выбора самого левого цвета или влево — для выбора самого правого. Оставьте ползунок в центре для выбора центрального цвета.
• Размещение источника света: нажмите в поле, чтобы изменить положение внутреннего цвета. При необходимости можно нажать и удерживать квадрат.

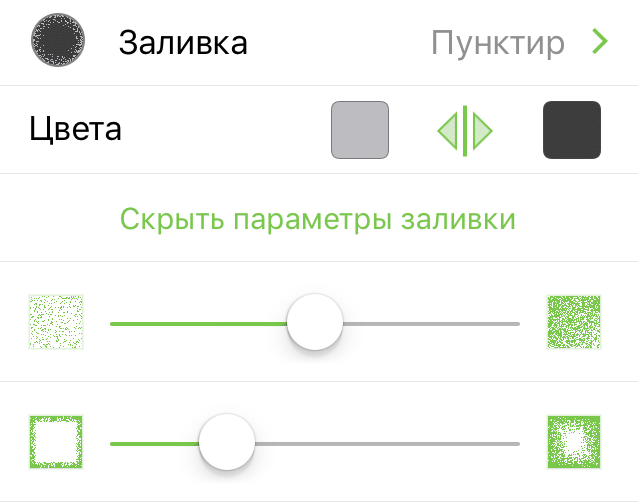

Пунктир

Заливка объекта/полотна черным фоном с белыми точками вдоль внешнего края. Используйте кнопки цветов, чтобы изменить цвет фона и точек.

• Цвета: выберите цвет точек (справа) и фона (слева). Нажмите кнопку , чтобы поменять местами цвет фона и точек.
• Ползунок частоты пунктира: перетащите влево, чтобы уменьшить количество точек, или вправо, чтобы увеличить.
• Ползунок глубины пунктира: перетащите влево, чтобы точки располагались ближе к краю объекта/полотна, или вправо, чтобы заполнить больше области объекта/полотна.

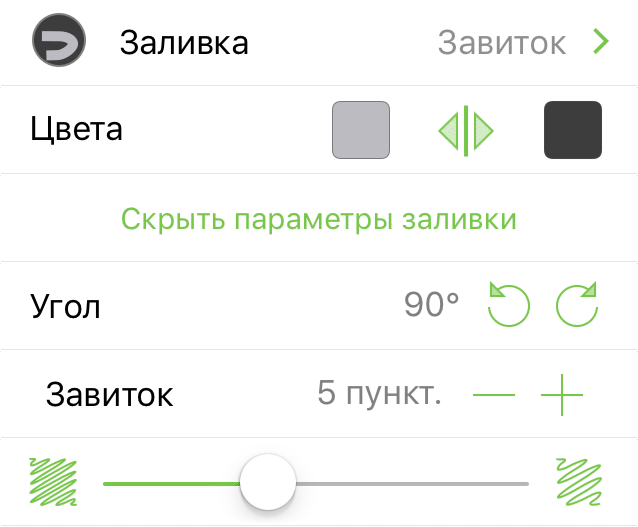

Завиток

Заливка объекта/полотна черным фоном с толстой изогнутой линией поверх. Используйте кнопки цветов, чтобы изменить цвет фона и линии.

• Цвета: выберите цвет изогнутой линии (справа) и фона (слева). Нажмите кнопку , чтобы поменять местами цвет фона и линии.
• Угол: нажмите кнопку или , чтобы повернуть изогнутую линию с шагом 15°; можно также дважды нажать значение угла, чтобы ввести нужное значение.
• Размер завитка: нажмите или , чтобы увеличить или уменьшить толщину изогнутой линии.
• Ползунок ширины завитка: перетащите влево, чтобы части изогнутой линии были ближе друг к другу, или перетащите вправо, чтобы добавить больше пространства между частями линии (чтобы было видно больше фона).

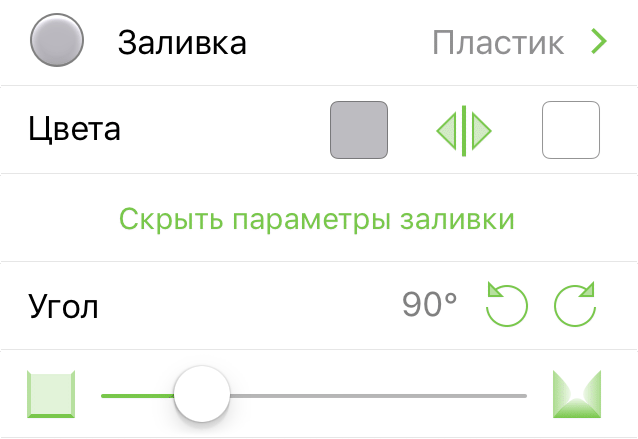

Пластик

Заливка объекта/полотна блестящим фоном, напоминающим пластик, который выглядит слегка скошенным. Используйте кнопки цветов, чтобы изменить цвет заполнения и контура.

• Цвета: нажмите левую кнопку цвета, чтобы задать цвет фона; нажмите правую кнопку цвета, чтобы установить цвет блика. Нажмите кнопку , чтобы поменять цвета местами.
• Угол: нажмите кнопку или , чтобы повернуть блик с шагом 15°; можно также дважды нажать значение угла, чтобы ввести нужное значение.
• Высота скоса: перетащите ползунок влево для более плоского скошенного края объекта/полотна; перетащите вправо для более высокого скошенного края.

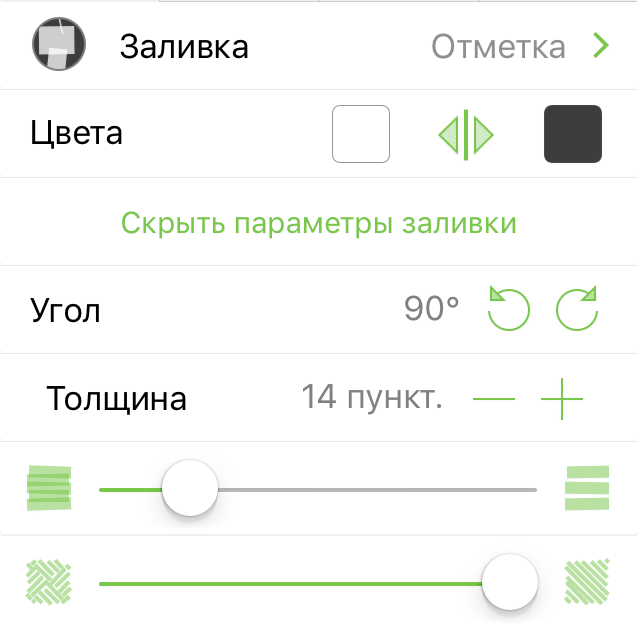

Маркер

Заливка объекта/полотна черным фоном с толстыми линиями поверх. Используйте кнопки цветов, чтобы изменить цвет фона и линий маркера.

• Цвета: выберите цвет линий маркера (справа) и фона (слева). Нажмите кнопку , чтобы поменять местами цвет фона и линий.
• Угол: нажмите кнопку или , чтобы повернуть линии маркера с шагом 15°; можно также дважды нажать значение угла, чтобы ввести нужное значение.
• Толщина: нажмите или , чтобы увеличить или уменьшить толщину линии маркера.
• Ползунок промежутка между линиями маркера: перетащите влево, чтобы уменьшить промежуток между линиями маркера; перетащите вправо, чтобы увеличить промежуток между линиями маркера.
• Ползунок узора линий маркера: Перетащите влево, чтобы заполнить объект/полотно небольшими квадратами линий маркера, формирующими узор елочки. Перетащите вправо, чтобы заполнить объект/полотно большими квадратами линий маркера. Если установить ползунок в крайнее правое положение, маркерные линии заполняют весь объект/полотно.

Выбор цветов

В инспекторах находятся кнопки цветов, которые можно использовать, чтобы изменить цвета по умолчанию. Некоторые инспекторы, такие как инспектор линии, содержат только одну кнопку цвета, а другие, например «Линейный градиент» или «Двойной рад. градиент» в инспекторе «Заливка», содержат две или три кнопки цветов.

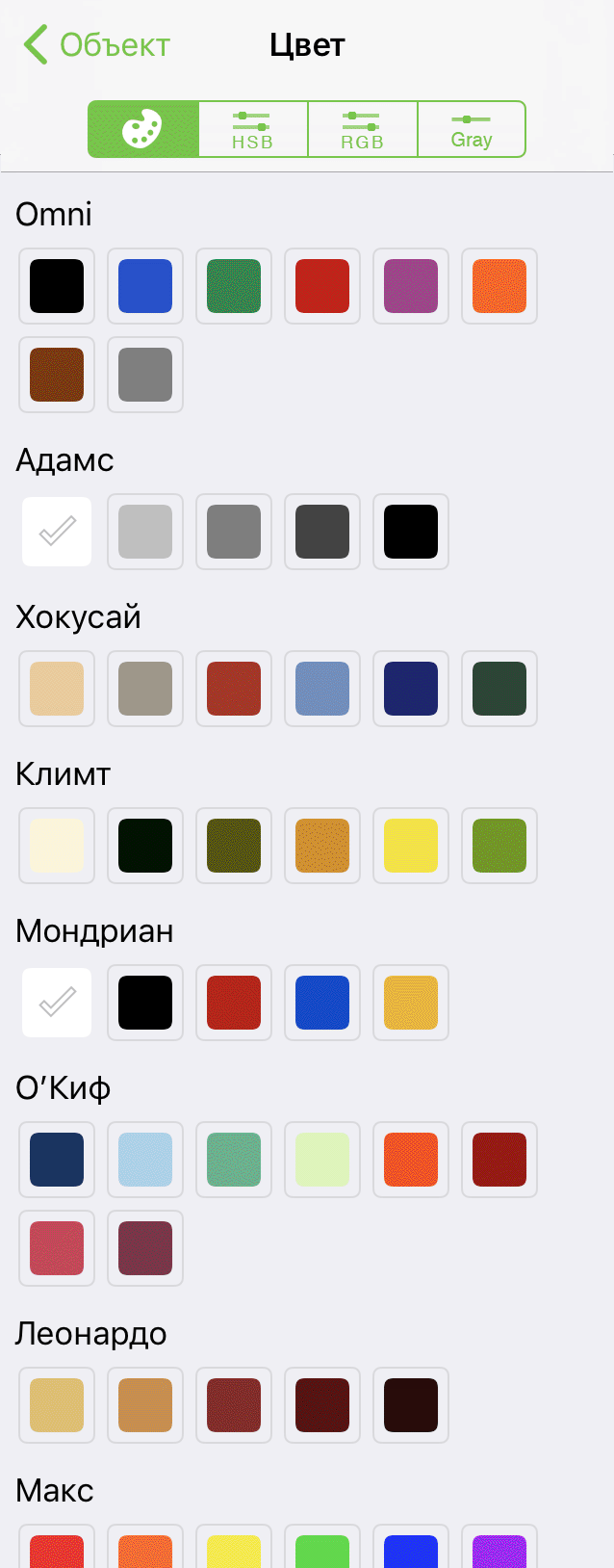

При нажатии кнопки цветов открывается панель готовых цветовых палитр, в которой вы можете выбрать другой цвет.

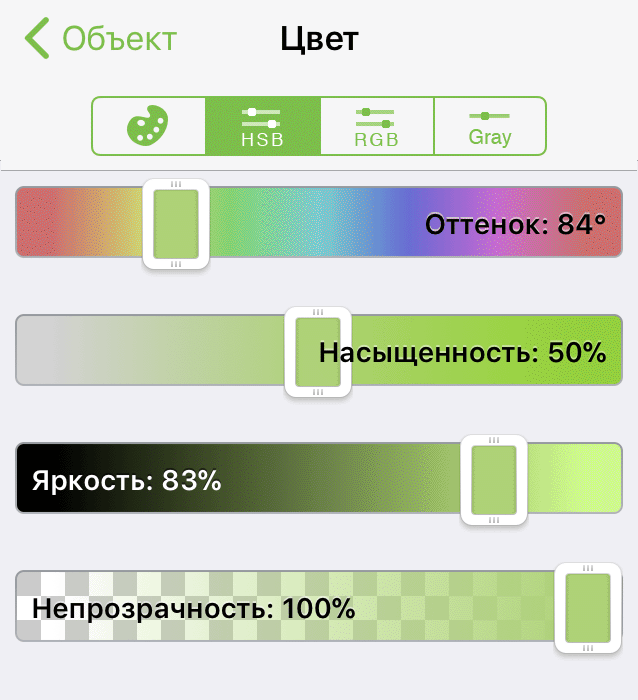

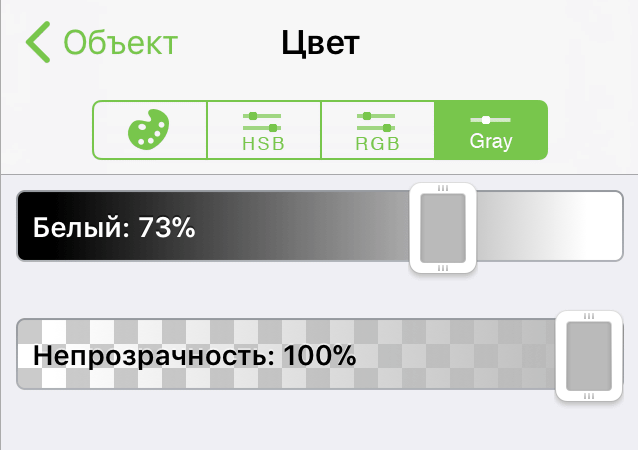

Нажмите, чтобы выбрать другой цвет, или нажмите вкладку HSB, RGB или Серый, чтобы смешать ваши собственные цвета, перемещая ползунки на этих вкладках.

На вкладках HSB, RGB и «Серый» имеется ползунок Непрозрачность для настройки непрозрачности цвета заливки.
