Приложение D
Типы смешения заливки и фильтров
Если вы используете версию OmniGraffle Pro, нажмите Показать параметры заливки в нижней части инспектора «Заливка», чтобы открыть настройки Тип смешения и Тип фильтра, которые можно применить к фигуре.
Смешения и фильтры опираются на базовую фигуру или объект изображения на фоновом плане (на одном и том же уровне или на разных уровнях), при этом смешение или фильтр применяются к объекту на переднем плане.

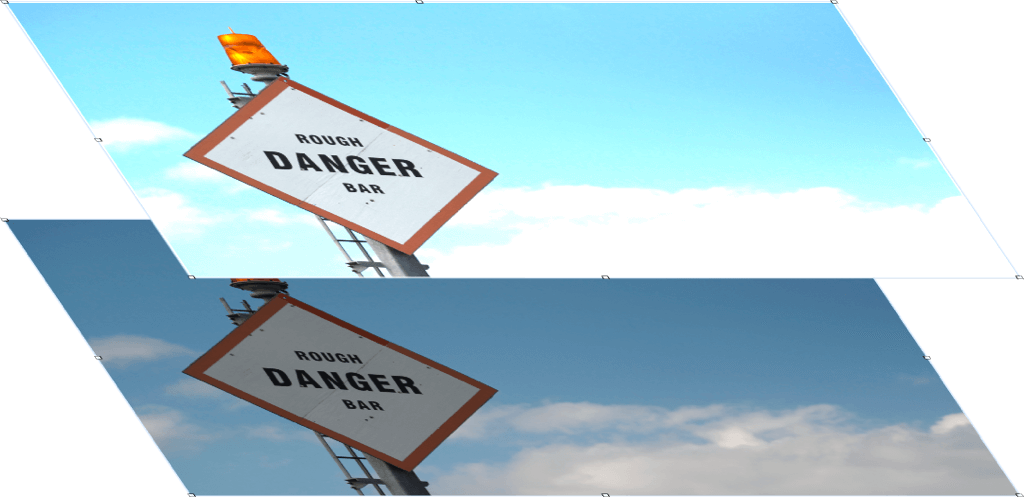

Можно применять несколько смешений заливки и фильтров к одному и тому же объекту или размещать их на разных объектах, изменять их порядок в стопке объектов для получения различных визуальных эффектов.
Для создания примеров изображений, показанных в таблицах «Тип смешения» и «Тип фильтра», в фоне используется изображение, а поверх него накладывается фигура, содержащая смешение заливки или фильтр. Смешение работает путем определения значений цветов фоновых объектов и объектов переднего плана с последующим смешением этих цветов для достижения желаемого результата.
Если объект содержит смешение, может потребоваться попробовать различные цвета заливки для этого объекта (или даже несколько объектов со смешением заливки) для получения нужного эффекта.
Тип смешения
Применение типа смешения к выбранному объекту. Смешение применяет визуальный эффект к объектам и уровням, на которые оно наложено.
| Тип смешения | Описание | Пример изображения |
|---|---|---|

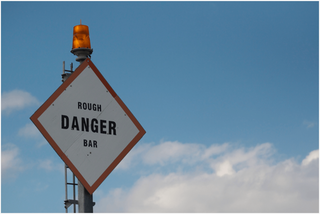

| Обычный | К выбранному объекту не применяется смешение. |  |

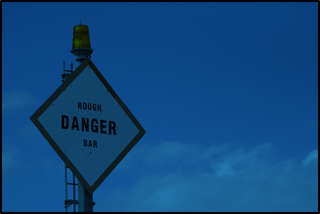

| Умножение | Умножение значений цветов фоновых объектов и объектов переднего плана, в результате чего получается более темное значение. |  |
| Экран | Умножение обратных значений цветов фоновых объектов и объектов переднего плана, в результате чего получается более светлый оттенок. |  |

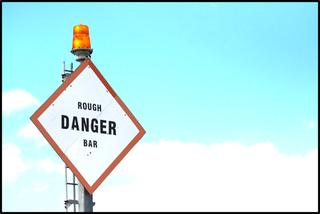

| Наложение | Умножение или экранирование цветов с сохранением светлых фрагментов и теней фонового объекта. |  |

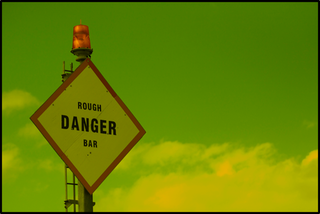

| Затемнение | Значения цветов объектов фона и переднего плана сравниваются, из каждых двух значений цветов используется более темный цвет. |  |

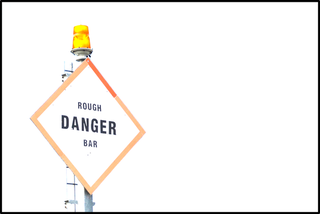

| Осветление | Значения цветов объектов фона и переднего плана сравниваются, из каждых двух значений цветов используется более светлый цвет. |  |
| Комбинация | Фоновый объект высветляется, при этом значения черного цвета объекта переднего плана игнорируются. Получившееся изображение выглядит несколько размытым в зависимости от исходных значений цветов. |  |

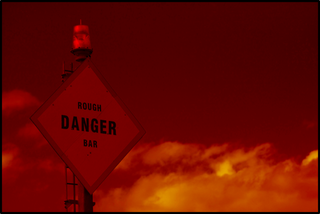

| Сгорание | Затемнение фонового объекта на основе значений цветов объекта переднего плана, при этом значения белых цветов смешения игнорируются. |  |

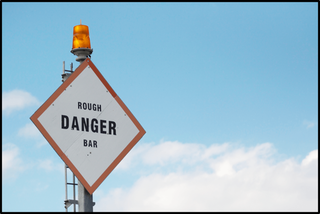

| Слабое осветление | Затемнение или осветление цветов в зависимости от значений цветов фонового объекта. |  |

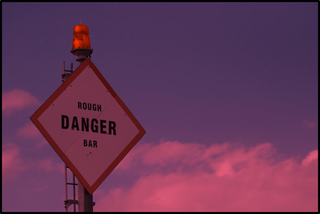

| Сильное осветление | Умножение или экранирование цветов в зависимости от значений цветов фонового объекта. |  |

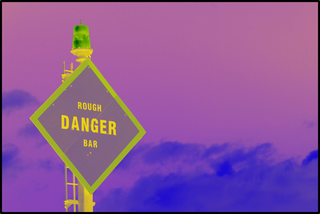

| Отличие | Сравнение и вычитание значений более темных цветов объектов фона и переднего плана. Если объект переднего плана белый, то цвет фонового объекта меняется на противоположный; если объект переднего плана черный, то цвет фонового объекта не изменяется. |  |

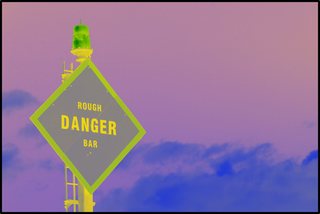

| Исключение | Аналогично смешиванию «Отличие», но результат менее контрастен. |  |

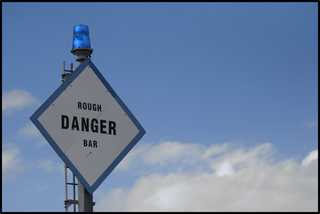

| Оттенок | Использует значения насыщенности и яркости фонового объекта, смешивает их со значением оттенка объекта переднего плана. |  |
| Насыщенность | Использует значения оттенка и яркости фонового объекта, смешивает их со значением насыщенности объекта переднего плана. |  |
| Цвет | Использует значение яркости фонового объекта, смешивает его со значениями оттенка и насыщенности объекта переднего плана. |  |

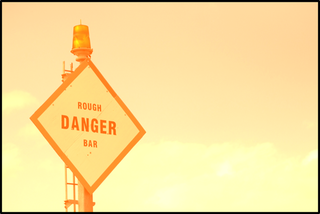

| Свечение | Использует значения оттенка и насыщенности фонового объекта, смешивает их со значением яркости объекта переднего плана. |  |
| XOR | Смешивание «XOR» используется главным образом при обработке изображений (а не их создании) путем сравнения пикселей фонового объекта с пикселями объекта переднего плана с примененным смешиванием «XOR». Если пиксели одинаковы, то заливка объекта XOR меняется на черную, в противном случае используется белая заливка. | |

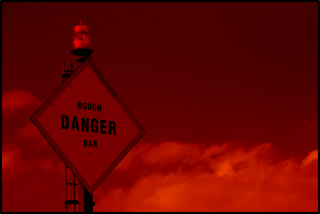

| Плюс затемнение | Аналогично смешиванию «Сгорание»; затемнение фонового объекта с увеличением контрастности. |  |

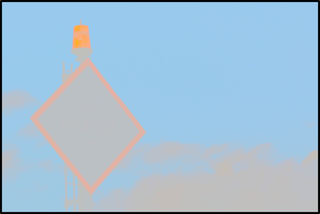

| Плюс свет | Аналогично смешиванию «Комбинация»; высветление фонового объекта с увеличением контрастности. |  |
Тип фильтра
Применение типа фильтра к выбранному объекту. Используйте ползунок Непрозрачность на цветовой панели HSB, RGB или серых цветов для изменения непрозрачности фигуры фильтра на нуль (0), чтобы увидеть действие фильтра.
| Тип фильтра | Описание | Пример изображения |
|---|---|---|

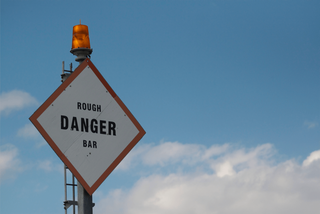

| Нет | К фоновому объекту не применяется фильтр. |  |

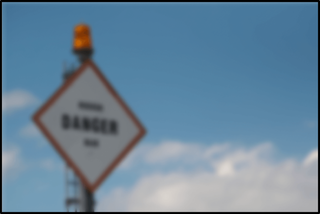

| Размытие | Размытие фонового объекта. Нажмите  или  для регулировки размытия. |
 |
| Пикселизация | Пикселизация фонового объекта. Нажмите или для регулировки размера пикселей. |
 |

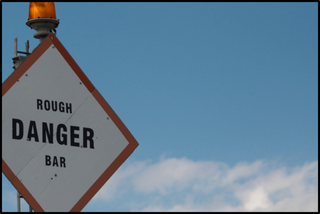

| Увеличение | Увеличение фонового объекта. Нажмите или для регулировки увеличения. |
 |
