OmniGraffle 3 Reference Manual for iOS

对象检查器

使用对象检查器将样式属性应用到版面上的对象——形状、线条、图像等。

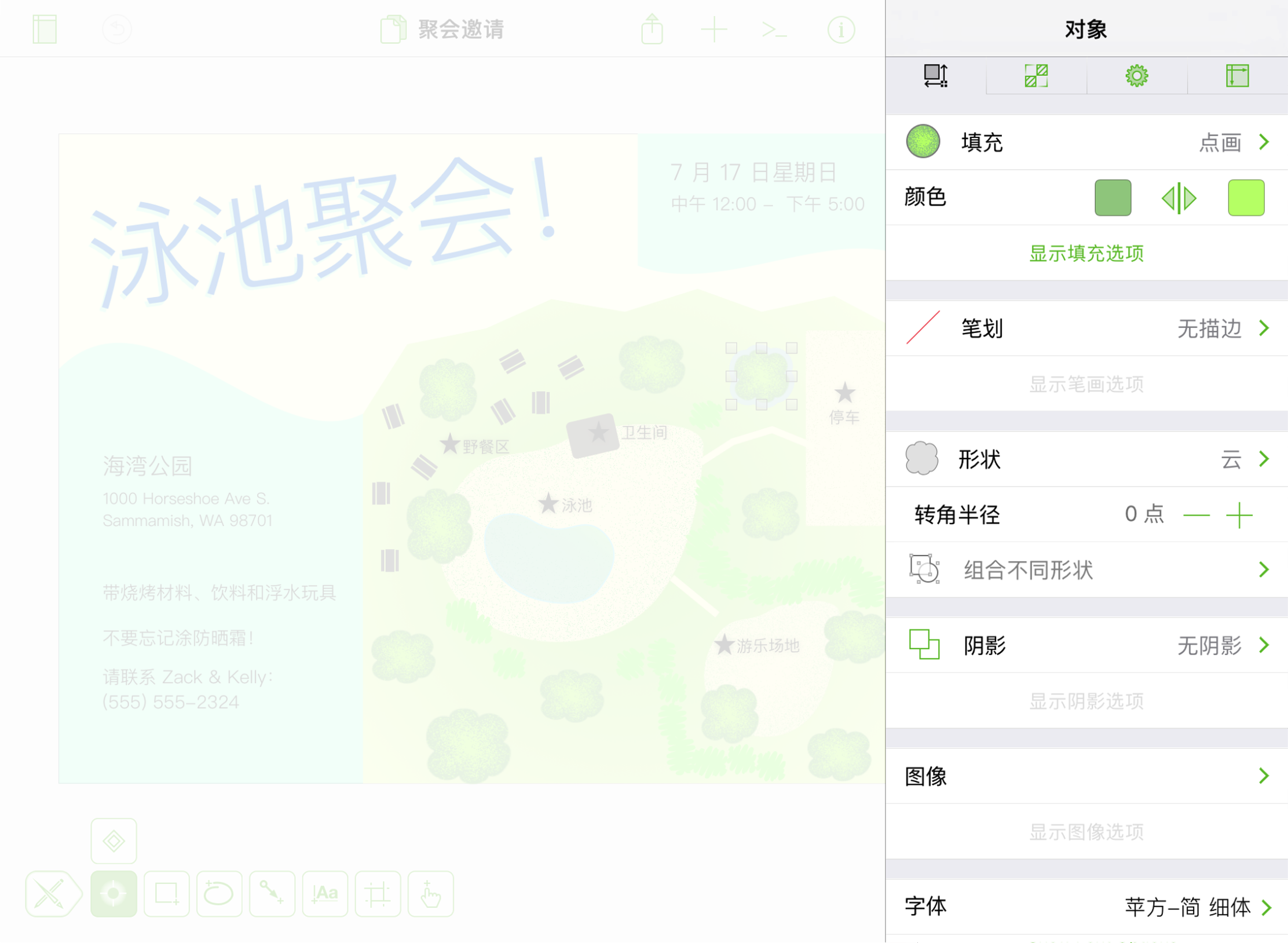

iPad 上的检查器栏沿屏幕右侧边缘显示。

填充 内有波形对角线的正方形

已选中形状手绘工具时,或者已使用选择工具选中对象时可用。用于向对象添加填充属性,包括其填充类型和颜色属性。

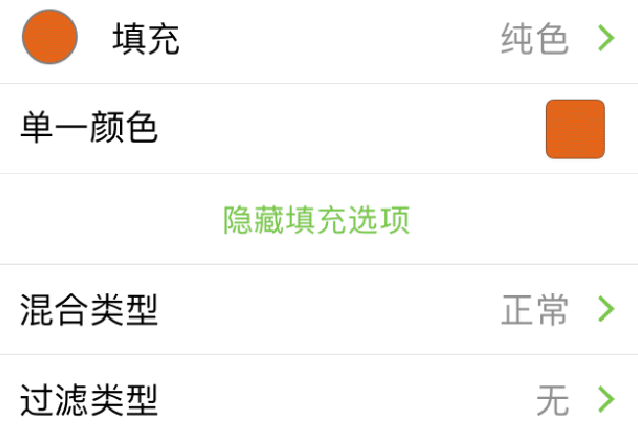

OmniGraffle 专业版中的填充检查器

填充类型

轻按填充检查器的首行以选择填充类型;默认为纯色填充。

混合类型 这是 OmniGraffle 专业版专有功能

将混合类型应用到所选对象。混合效果可见于对象或图层下方。

过滤类型 这是 OmniGraffle 专业版专有功能

将过滤类型应用到所选对象。过滤效果可见于对象或图层下方。

欲了解有关 OmniGraffle 中各种填充类型的更多信息,请参阅本手册前面的为对象和版面填充类型部分。有关 OmniGraffle 中设置颜色的更多详细信息,请参阅选择颜色部分。

笔划 外笔划为虚线的正方形

已选中形状手绘线条画板工具时,或者已使用选择工具选中对象时可用。用于定义对象笔划的属性。

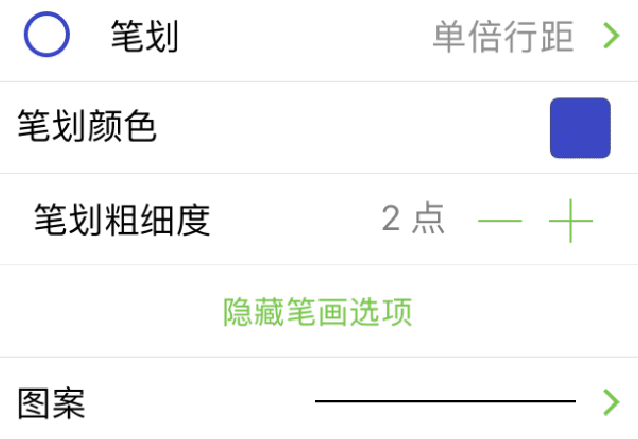

笔划检查器

笔划类型

选择对象笔划的样式。

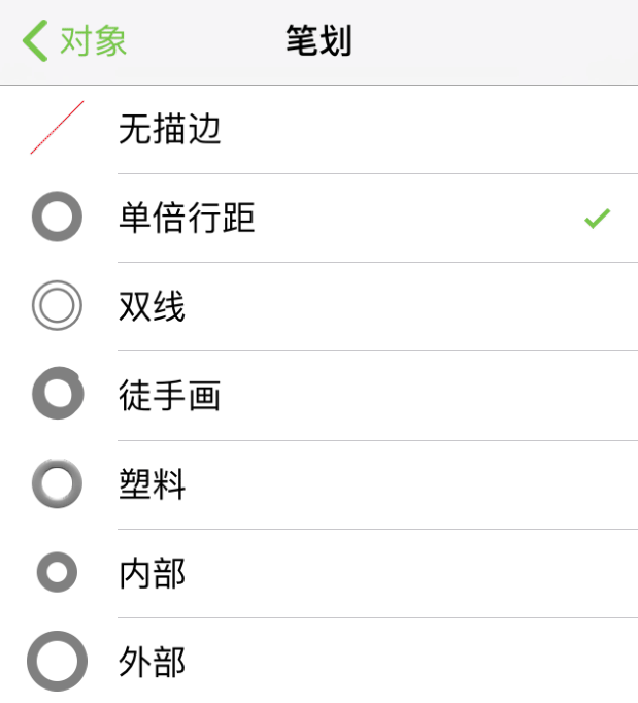

选择笔划类型以设置笔划的外观
  • 无笔划:对象无可见笔划。
  • :单笔划。
  • :双笔划。
  • 手绘:看似手绘的笔划。
  • 塑性:带高亮显示颜色的凸起笔划。轻按 逆时针旋转按钮顺时针旋转按钮 旋转塑性笔划高亮显示颜色的角度。您也可以轻按两次该数字,然后输入一个不同的值。

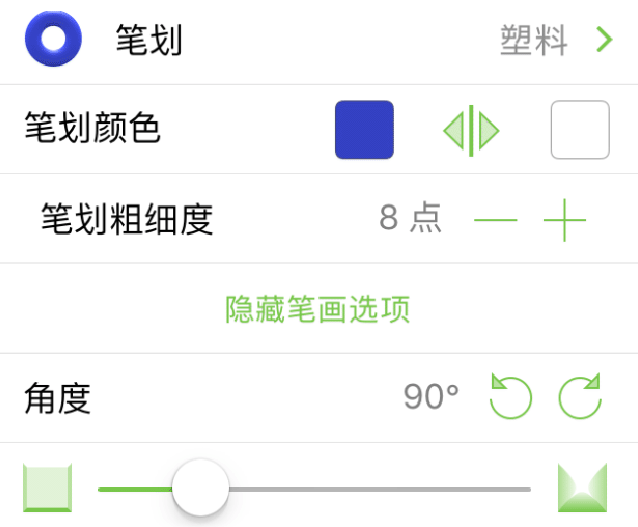

    设置塑性笔划样式时的笔划检查器
  • :笔划出现在对象边界的内部。

  • :笔划出现在对象边界的外部。

笔划颜色

轻按颜色样本为笔划选择或调配颜色。有关 OmniGraffle 中设置颜色的更多详细信息,请参阅选择颜色部分。

笔划粗细度

轻按 减号按钮加号按钮 分别使笔划变细或变粗。

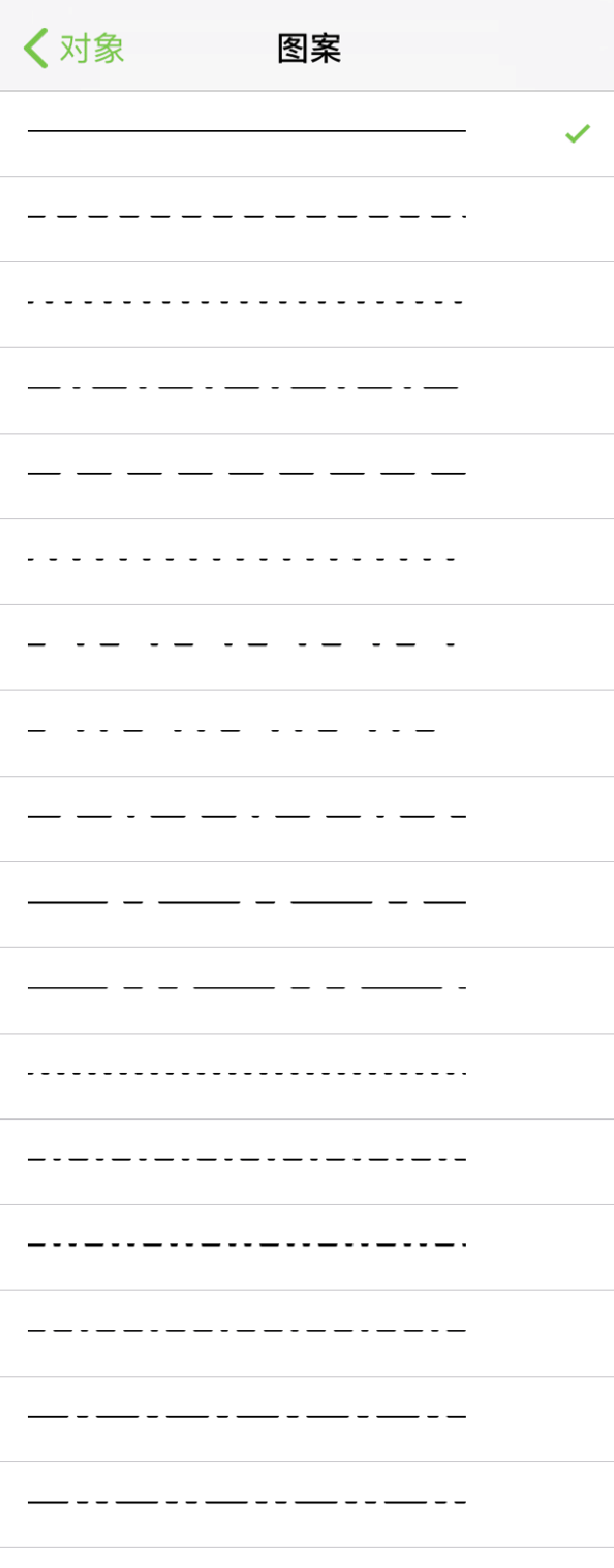

笔划图案

轻按以打开侧窗格为笔划选择图案。

选择实线或任何形式的虚线。

形状 右下角与圆形重叠的正方形

已选中形状画板工具时可用。用于选择要放置在版面上的形状。

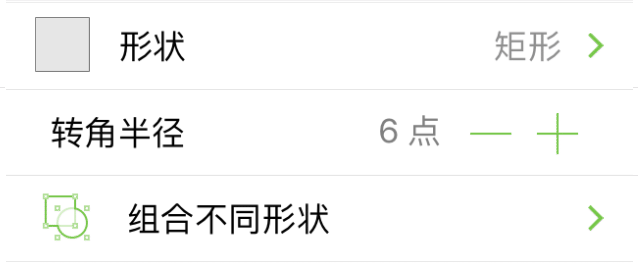

OmniGraffle 专业版中的形状检查器

形状类型

轻按形状检查器的首行以设置形状类型。这将打开一个侧窗格,您可以从其中选择以下形状类型之一:

  • 常用:基本几何形状。
  • 可调:由可调的点构成的形状。
  • 非常用:用于图表或用作图像掩模的形状。

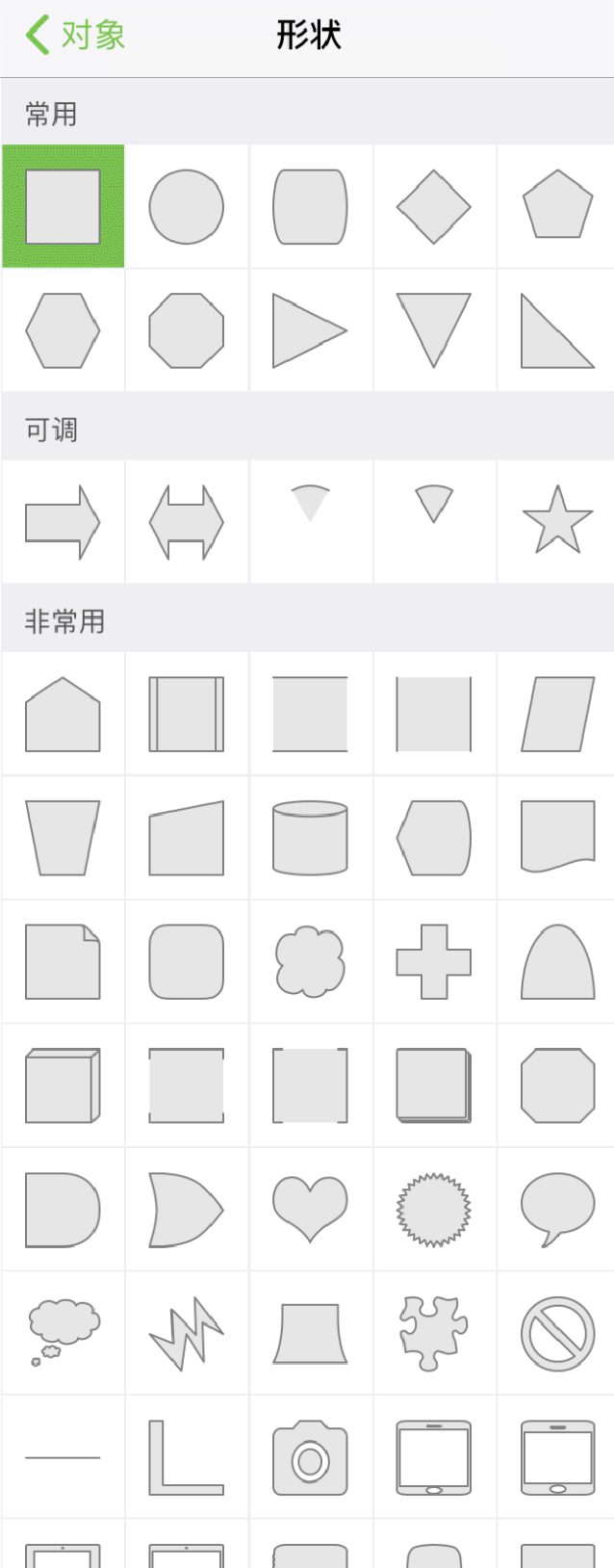

形状侧窗格

转角半径

轻按 减号按钮加号按钮 分别减少或增加对象转角点的曲率。

组合形状 这是 OmniGraffle 专业版专有功能与圆形重叠的正方形

使用形状组合为两个或多个形状创建特有的形状:

  • 正方形与右下角平铺的圆形组合混合形状:组合所选的形状以创建一个新的形状。
  • 与圆形重叠的正方形;交叠区域的边框颜色更深 形状交集:利用所选形状的重叠区域创建新形状。
  • 超出正方形右下角的圆形部分被切除 形状补集:两个或多个对象重叠时,最上层形状超出最下层形状的部分被切除。
  • 与圆形重叠的正方形 分解形状:取消形状组合操作,将形状恢复原状。

阴影 下方有投影的正方形

已选中形状手绘线条工具时,或者已使用选择工具选中对象时可用。用于向对象添加投影。

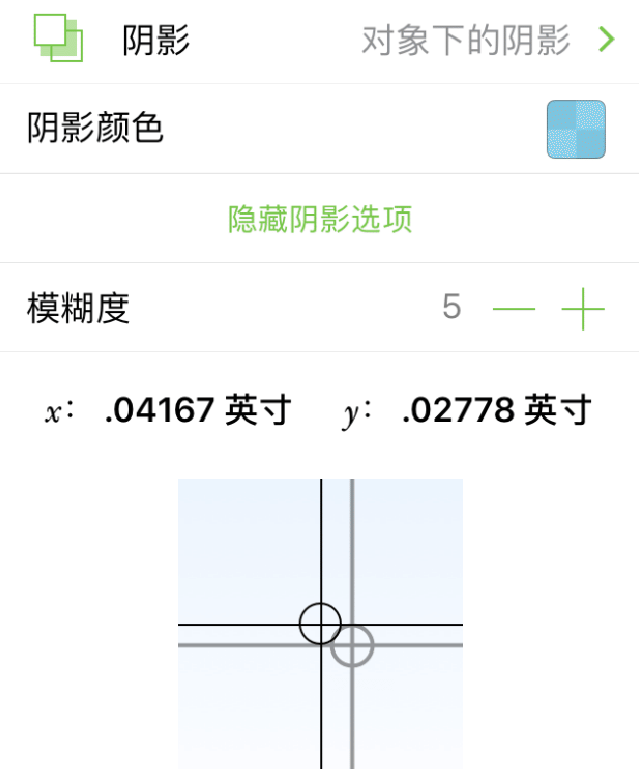

阴影检查器,显示调整阴影偏移量和颜色的控制项

无阴影 两个重叠的平铺正方形

所选对象无阴影。

对象下的阴影 两个重叠的平铺正方形,二者之间有阴影

将阴影置于所选对象的下方。

图层下的阴影 两个重叠的平铺正方形,上面那个正方形下方的阴影出现在两个正方形的下方

将阴影置于所选对象的下方。如果同一图层有其他对象在所选对象的下方,则阴影出现在堆叠中较低对象的下方。

内部阴影 两个重叠的平铺正方形;上面那个正方形内部沿顶部和左侧边缘有阴影

将阴影置于所选对象的内部。

阴影颜色

轻按颜色样本更改默认的阴影颜色。有关 OmniGraffle 中设置颜色的更多详细信息,请参阅选择颜色部分。

模糊度

轻按 减号按钮加号按钮 分别减少或增加阴影模糊度。

阴影偏移量

在阴影偏移量方框内轻按或者轻按并拖移手指可调整阴影相对于对象的位置。您也可以轻按两次 xy 值并输入其他数字以调整阴影偏移量。

图像 带领结的文本块

已使用选择工具选中对象时可用。用于将图像置于版面上某对象的内部。首次选择图像检查器时,系统将要求您允许 OmniGraffle 访问您的照片库。

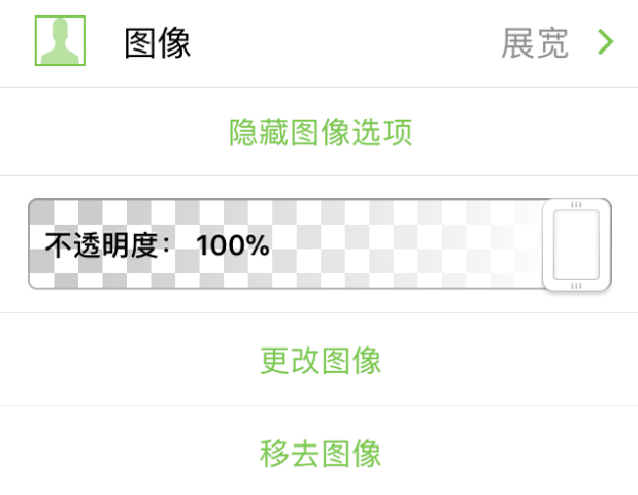

图像检查器

照片

在版面上选中对象后,轻按图像检查器可打开照片侧窗格。选择图像置于所选对象内。

图像填充样式

选择下列选项之一:

  • 在正方形内居中的图像图标 实际大小:用原尺寸图像填充形状;使用大小控制项使图像变小或变大。
  • 图像图标,经伸展后填充正方形内部 伸展:伸展图像使适应所选形状的界限。
  • 图像图标,在正方形界限内以微型重复多行 平铺:将图像在所选形状内平铺;使用大小控制项使图块变小或变大。

不透明度滑块

向左或向右滑动分别增加或减少图像不透明度。

大小

选择实际大小平铺作为图像填充类型时,大小选项可用。轻按 减号按钮加号按钮 在对象内缩放图像大小;轻按两次该数字并输入一个特定百分比值。

更改图像

轻按可用照片库中的另一图像替换所选对象中的图像。

移去图像

将图像从对象内移除。

字体 两个斜体大写字母 A

已选中形状文本画板工具时,或者已使用选择工具选中形状或文本对象时可用。用于定义形状文字的字体属性。

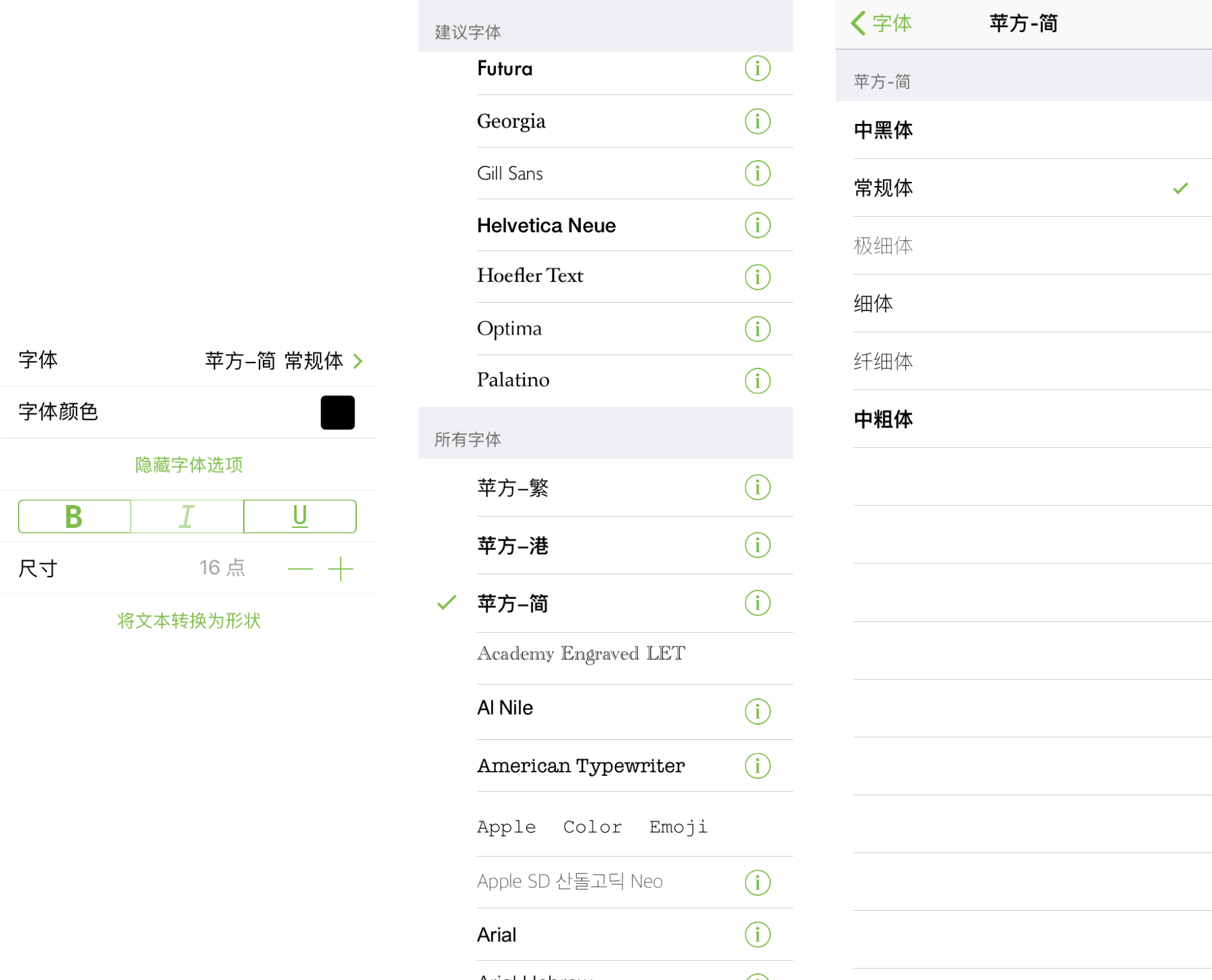

字体检查器

字体系列

推荐字体所有字体中选择;轻按 信息按钮 可查看其他样式属性。

字体颜色

轻按以选择颜色。有关 OmniGraffle 中设置颜色的更多详细信息,请参阅选择颜色部分。

粗体、斜体、下划线

轻按 B 将文字设为粗体;轻按 I 将文字设为斜体;或轻按 U 给文字加下划线。

字号

轻按 减号按钮加号按钮 分别使文字变小或变大。您也可以轻按两次点大小,然后输入一个特定值。

将文本转换为形状 这是 OmniGraffle 专业版专有功能

将所选文本对象转换为形状。

文字位置 大写字母 T,置于正方形的左上角

已选中形状文本画板工具时,或者已使用选择工具选中形状或文本对象时可用。用于定义文字对齐、位置、溢出和绕排属性。

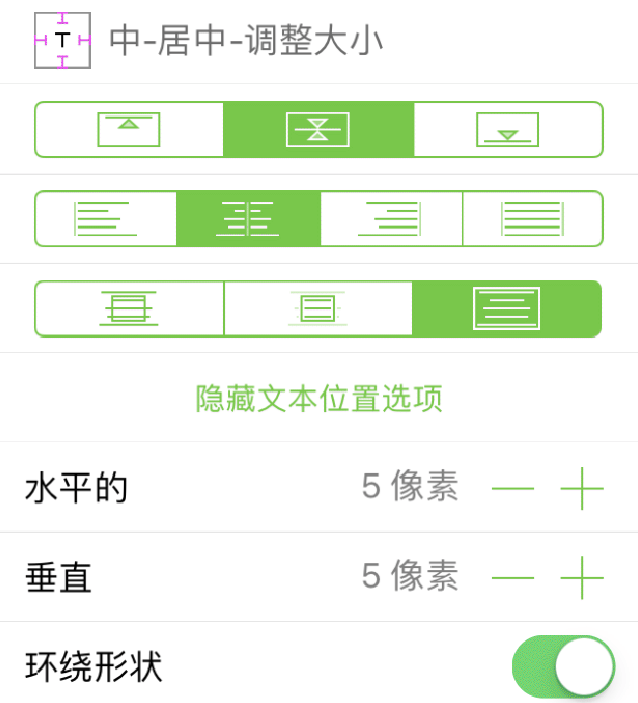

文字位置检查器

文字位置指示器 文字位置指示器

此指示器根据您在文字位置检查器中做出的选择而变化。

垂直对齐

选择文字垂直对齐的方式;分别向对象的顶部、中间和底部对齐。

垂直对齐控制器

水平对齐

选择文字水平对齐的方式;分别在对象内左、居中、右或两边对齐。

水平对齐控制器

文本溢出

选择形状内文本的溢出方式;可分别使文本溢出形状、剪裁文本以适合形状的界限,或调整形状大小以适合文本。

文本溢出控制器

水平的

轻按 减号按钮加号按钮 分别减少或增加文本左右两边的填充量。

垂直

轻按 减号按钮加号按钮 分别减少或增加文本顶部和底部的填充量。

环绕形状

关闭后,文本不绕排;开启后,文本根据形状宽度绕排。

几何形状 夹在尾端带箭头的垂直和水平线条之间的正方形

已使用选择工具选中对象时可用。用于定位和旋转所选对象、定义其大小和缩放属性。

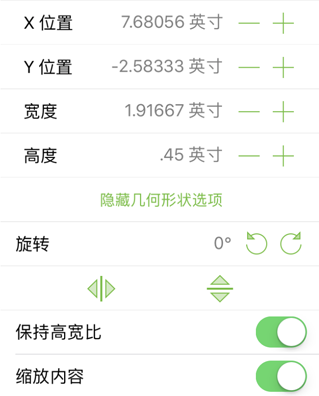

几何形状检查器

X 位置

轻按 减号按钮加号按钮 分别将对象在版面上左移或右移。您也可以轻按两次 X 位置值,然后输入一个不同的值。

Y 位置

轻按 减号按钮加号按钮 分别将对象在版面上上移或下移。您也可以轻按两次 Y 位置值,然后输入一个不同的值。

宽度

轻按 减号按钮加号按钮 调整所选对象的宽度。您也可以轻按两次宽度值,然后输入一个特定值。

高度

轻按 减号按钮加号按钮 调整所选对象的高度。您也可以轻按两次高度值,然后输入一个特定值。

旋转

轻按 逆时针按钮顺时针按钮 以 15 度为增量来旋转所选对象。您也可以轻按两次旋转度数,然后输入一个特定值。

水平翻转 上下两个箭头,一个指向右边,一个指向左边

轻按以水平翻转对象

垂直翻转 两个相邻箭头,一个指向上方,一个指向下方

轻按以垂直翻转对象

保持高宽比

开启后,对象将保持其基本形状,但缩放比例有调整。

缩放内容

开启后,调整对象大小时对象的内容(文本、图像和填充图案)以及对象的笔划将进行缩放。

线条 左上角四个正方形组合成一个正方形;这些正方形由尾端带箭头的线条连接到右下角的菱形

已选中线条工具时,或者已使用选择工具选中线条时可用。用于用线条连接图表中的对象,或在版面上绘制线条。

线条类型

线条类型决定了线条顶点的属性;可选择:

  • 一端带箭头的对角线 直线:直线的顶点无曲率。
  • 呈横向 S 形的曲线 曲线:顶点处弯曲的线条;使用点编辑器工具时用于调整曲线的贝塞尔控制图柄不可用。
  • 有角度的线条,其中点处有方形图柄 直角:顶点处成直角的线条。
  • 两端带贝塞尔图柄的曲线 贝塞尔:顶点处弯曲的线条;使用点编辑器工具时用于调整曲线的贝塞尔控制图柄可用。

线条尾端

您也可以选择为线条的终点或起点添加装饰。

半径

为线条上的点指定曲率(以点计算)。

对齐 左边为一条垂直线,右边为三个由长到短堆叠起来的矩形

已使用选择工具选中一个或多个对象时可用。用于将对象相互对齐。如果版面大小检查器设置为固定大小灵活,您也可以将对象对齐到版面。对齐以选定的第一个对象为基准;后续对象将根据轻按的按钮与第一个对象对齐。

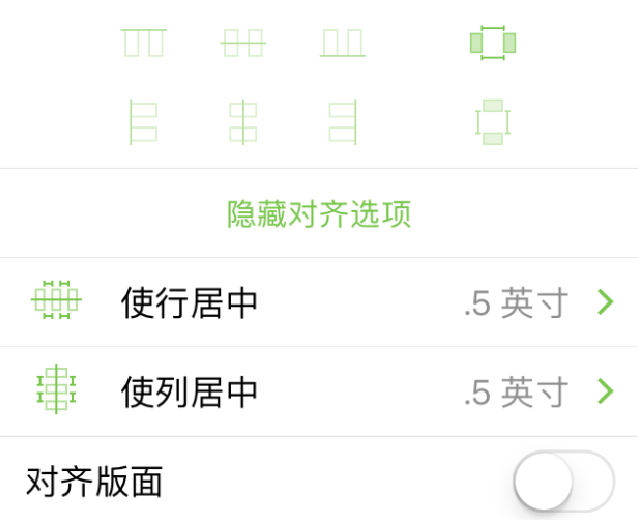

对象相互对齐时的对齐检查器

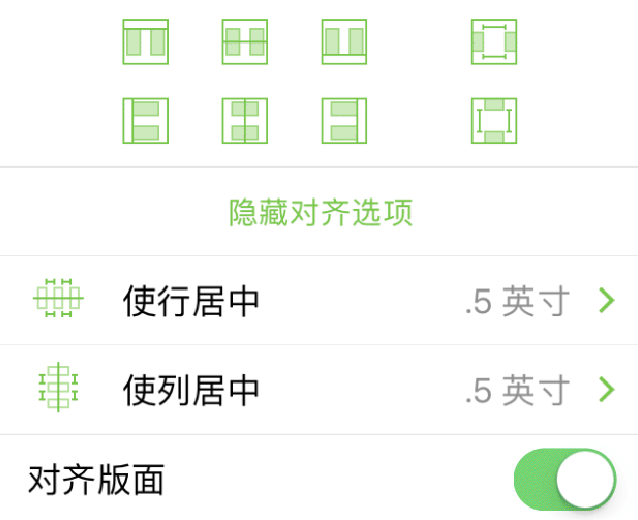

对象对齐到版面时的对齐检查器

对象与其他对象对齐

选择两个或多个对象,然后轻按其中一个对齐按钮使对象相互对齐。

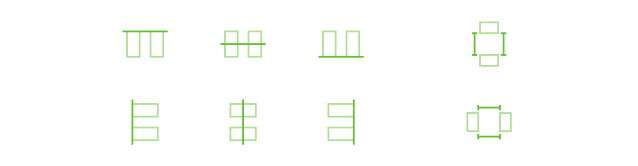

对象相互对齐按钮

对象对齐到版面

开启后,按钮网格将显示对象相对于版面的对齐方式。选择一个或多个对象,然后轻按其中一个对齐按钮使对象对齐到版面。

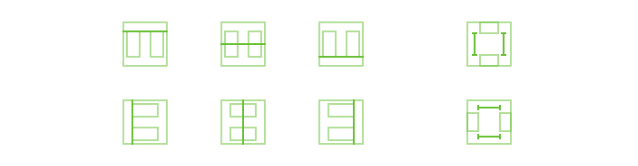

对象对齐到版面按钮

使行居中

使所选对象在版面上成行居中。对象按右侧显示的值间隔开来。要更改对象间距,轻按该数字,然后轻按 减号按钮加号按钮 关闭或加宽对象间距。您也可以轻按两次该数字,然后输入一个特定值。更改值之后,轻按立即编排

使列居中

使所选对象在版面上成列居中。对象按右侧显示的值间隔开来。要更改对象间距,轻按该数字,然后轻按 减号按钮加号按钮 关闭或加宽对象间距。您也可以轻按两次该数字,然后输入一个特定值。更改值之后,轻按立即编排

对象不能对齐到无限版面
