OmniGraffle 3 Reference Manual for iOS

Het gereedschapspalet

Ongeacht of u een diagram of een prototype van een interactieve app maakt, de manier waarop u dingen maakt in de OmniGraffle gebeurt met een unieke set gereedschappen. Op iOS zijn de gereedschappen van OmniGraffle handig geplaatst op een verplaatsbaar, samenvouwbaar gereedschapspalet dat boven het canvasgebied zweeft.

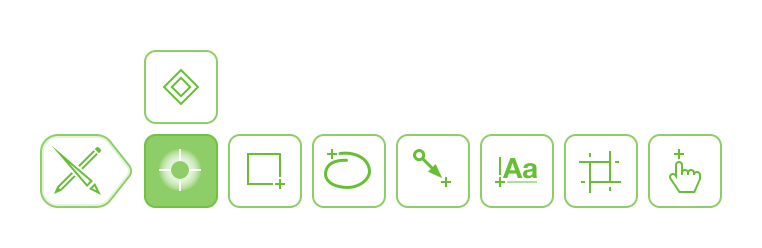

Het gereedschapspalet

Gereedschappen in het gereedschapspalet

Het gereedschap dat u kiest in het zwevende gereedschappenpalet bepaalt welke infovenster beschikbaar zijn in het infovensterpaneel. Als u bijvoorbeeld het vormgereedschap kiest, krijgt u de beschikking over de infovensters Vulling, Streep, Vorm, Schaduw, Verbindingen, Lettertype en Tekstpositie.

Handgreep gereedschapspalet De handgreep van het gereedschapspalet is licht rechthoekig en heeft een puntig uiteinde dat u naar de gereedschappen leidt.

Tik om te openen en te sluiten of sleep naar een andere hoek van het canvasgebied om het zwevende gereedschapspalet te verplaatsen.

Selectiegereedschap knop voor het selectiegereedschap

Gebruik het selectiegereedschap voor het selecteren van objecten op het canvas.

Punt-editorgereedschap Knop voor het punt-editorgereedschap

Gebruik het Punt-editorgereedschap om de punten die het pad van een object vormen, te verplaatsen. Als u OmniGraffle Pro hebt, gebruikt u het Punt-editorgereedschap voor het converteren van punt naar Bézier-curven.

Voeg punt toe Een plusteken staat boven een lijn met een ruitvorm in het midden om een punt langs een objectpad aan te geven

Gebruik het gereedschap Voeg punt toe om een punt toe te voegen aan het pad van een object. Tik op een willekeurige plaats langs het pad van een object terwijl het gereedschap is geselecteerd om een punt toe te voegen.

Verwijder punt Een minteken staat boven een lijn met een ruitvorm in het midden om een punt langs een objectpad aan te geven

Gebruik het gereedschap Verwijder punt toe om een punt te verwijderen van het pad van een object. Tik terwijl het gereedschap is geselecteerd om het ongewenste punt te verwijderen.

Vormgereedschap Een vierkant met een plusteken in de rechterbenedenhoek

Gebruik het vormgereedschap voor het tekenen van objecten op het canvas. Gebruik in combinatie met de Objectinfovenster om het vormtype te kiezen en objecten een stijl te geven.

Vrije hand-gereedschap Een cirkelvormige lijn met een plusteken aan het beginpunt van de lijn

Gebruik het vrije hand-gereedschap om te tekenen op het canvas zonder het gebruik van gedefinieerde vormen.

Vormherkenning Een vierkant boven een gearceerde omtreklijn van een ander vierkant

Schakel Vormherkenning in terwijl u het vrije hand-gereedschap gebruikt om de vormen die u tekent te converteren naar objecten.

Lijngereedschap een lijn met een pijl aan één uiteinde

Gebruik het lijngereedschap voor het verbinden van objecten in een diagram of het tekenen van lijnen op het canvas.

Tekstgereedschap Een hoofdletter A en kleine letter A naast elkaar, met twee loodrechte lijnen die de hoofdletter A insluiten

Gebruik het tekstgereedschap voor het toevoegen van tekstlabels aan objecten en lijnen of voor het toevoegen van een blok tekst als een onafhankelijk object op het canvas.

Kunstbordgereedschap Het kunstbordgereedschap is alleen beschikbaar in OmniGraffle Pro een schuine streep, of pond, symbool

Gebruik het Kunstbordgereedschap om een kunstbord te maken voor het definiëren van exportregio’s van het canvas.

Actiegereedschap Een rechterhand, met wijsvinger uitgestoken

Gebruik het actiegereedschap voor het uitvoeren van een actie die is toegewezen aan een object op het canvas.

Een gereedschap kiezen

De meeste gereedschappen hebben drie verschillende statussen: Een gereedschap is Niet geselecteerd wanneer het een witte achtergrond heeft, geselecteerd wanneer het een lichtgroene achtergrond heeft of kleverig met een donkerdere groene achtergrond.

Een raster van zes pictogrammen; de drie op de bovenste rij staan respectievelijk voor niet geselecteerd, geselecteerd en kleverig. De drie op de onderste rij tonen die drie knopstatussen met het vormgereedschap als een voorbeeld.

De uitzonderingen zijn de gereedschappen, Selectie, Puntbewerking, Voeg punt toe en Verwijderd punt, die ofwel Niet geselecteerd of Kleverig.

Tik eenmaal op een gereedschap om te selecteren of dubbeltik op een gereedschap om het kleverig te maken. Het verschil tussen een geselecteerd en kleverig gereedschap is dat:

  • Een geselecteerd gereedschap slechts een keer kan worden gebruikt. Nadat het geselecteerde gereedschap is gebruikt, wordt het Selectiegereedschap Het selectiegereedschap het actieve gereedschap.

  • Een kleverig gereedschap is blijvend actief. Dit betekent dat u dat gereedschap herhaaldelijk kunt gebruiken tot u een ander gereedschap in het palet kiest.
